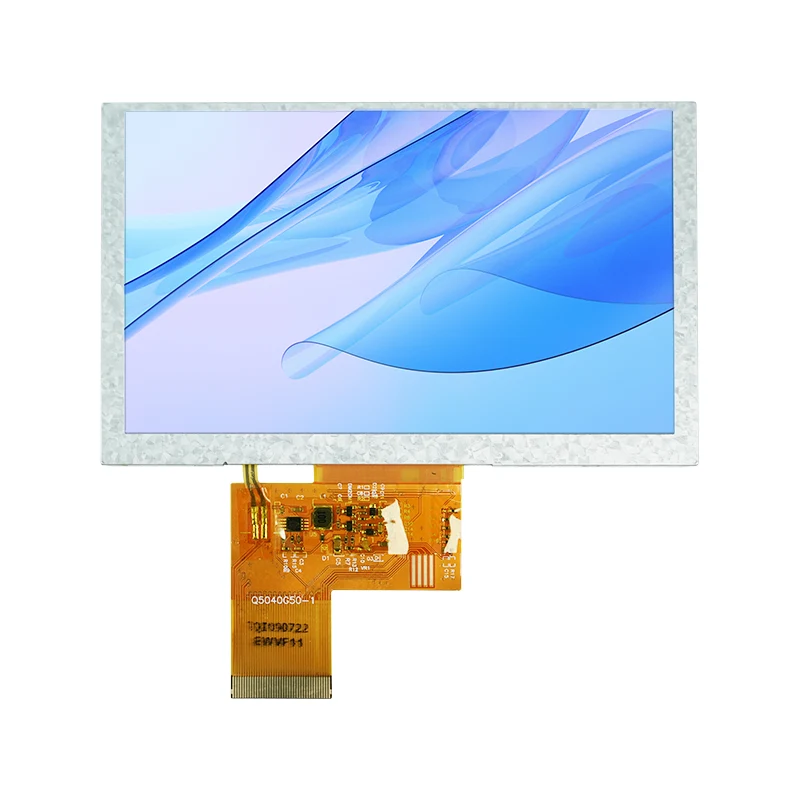

స్మార్ట్ TFT LCD డిస్ప్లే: ఎంపిక నుండి అభివృద్ధి విస్తరణ వరకు ఒక ప్రాక్టికల్ గైడ్

ఎంబెడెడ్ సిస్టమ్ మరియు హ్యూమన్-మెషిన్ ఇంటరాక్షన్ డిజైన్‌లో, దిస్మార్ట్ TFT LCD డిస్ప్లేఇకపై కేవలం "ప్రదర్శన భాగం" కాదు - ఇది వినియోగదారు అనుభవాన్ని మరియు ఉత్పత్తి విజయాన్ని నిర్ణయించే కీలకమైన అంశం. మీరు ఇండస్ట్రియల్ HMI, స్మార్ట్ హోమ్ కంట్రోల్ ప్యానెల్ లేదా హ్యాండ్‌హెల్డ్ మెడికల్ డివైజ్‌ని అభివృద్ధి చేస్తున్నా, మార్కెట్లో స్మార్ట్ TFT LCDల యొక్క విస్తారమైన శ్రేణిని నావిగేట్ చేస్తూ, సరైన ఎంపిక చేసుకుంటూ త్వరితగతిన అమలు చేయడం చాలా క్లిష్టంగా ఉంటుంది.

1. ఎంపిక: కేవలం పరిమాణం మరియు రిజల్యూషన్‌ను మాత్రమే చూడవద్దు

ఎంపిక దశలో అత్యంత సాధారణ పొరపాటు ఏమిటంటే, "ఇది సరిగ్గా కనిపిస్తుంది" అనే ఆలోచనతో స్క్రీన్‌పై స్థిరపడటం. వాస్తవానికి, స్మార్ట్ TFT LCDల మధ్య ప్రధాన వ్యత్యాసాలు తరచుగా స్పెక్ షీట్‌కు మించి ఉంటాయి.

1.1 ఇంటర్ఫేస్ రకం: మొదటి క్లిష్టమైన విభజన

మీ ప్రధాన కంట్రోలర్ స్క్రీన్‌ను డ్రైవ్ చేయగలదా మరియు డెవలప్‌మెంట్ ప్రాసెస్ ఎంత క్లిష్టంగా ఉంటుందో ఇంటర్‌ఫేస్ రకం నేరుగా నిర్ణయిస్తుంది. సాధారణ ఇంటర్‌ఫేస్ రకాలు ప్రతి దాని స్వంత తగిన అప్లికేషన్‌లను కలిగి ఉంటాయి:

ప్రత్యేక గమనిక: మీ ప్రధాన కంట్రోలర్ STM32F103 వంటి MCU అయితే అంతర్నిర్మిత RGB కంట్రోలర్‌ను కలిగి ఉండకపోతే, నేరుగా RGB-ఇంటర్‌ఫేస్ స్క్రీన్‌ని ఎంచుకోవడం చాలా కష్టం. మీకు అదనపు బ్రిడ్జ్ చిప్ అవసరం (SSD1963 వంటివి) లేదా ప్రత్యామ్నాయంగా, SPI లేదా సమాంతర-ఇంటర్‌ఫేస్ స్క్రీన్‌కి మారండి.

1.2 రిజల్యూషన్ మరియు సైజు మ్యాచింగ్

అధిక రిజల్యూషన్ ఎల్లప్పుడూ మంచిది కాదు. ఎంబెడెడ్ సిస్టమ్స్ యొక్క స్పేస్-నియంత్రిత ప్రపంచంలో, అధిక రిజల్యూషన్ అంటే పెద్ద ఫ్రేమ్‌బఫర్ మెమరీ వినియోగం, అధిక శక్తి వినియోగం మరియు అధిక ధర. బొటనవేలు యొక్క నియమం:

సాధారణ చిహ్నాలు లేదా వచనాన్ని ప్రదర్శించడానికి (ఉదా., ఉపకరణాల ప్యానెల్‌లు): 240x240 లేదా 320x320 సరిపోతుంది
ప్రామాణిక మానవ-యంత్ర ఇంటర్‌ఫేస్‌ల కోసం (ఉదా., హ్యాండ్‌హెల్డ్ టెర్మినల్స్): 480x480 లేదా 800x480
స్పష్టమైన చార్ట్‌లు లేదా ఇమేజ్‌లు అవసరమయ్యే అప్లికేషన్‌ల కోసం: 720x720 లేదా అంతకంటే ఎక్కువ

స్మార్ట్ వేరబుల్స్ మరియు ఇండస్ట్రియల్ ఇన్‌స్ట్రుమెంట్స్‌లో స్క్వేర్ TFTలు సర్వసాధారణం అవుతున్నాయి. సాధారణ స్పెసిఫికేషన్లలో 1.3-అంగుళాల (240x240), 3.4-అంగుళాల (480x480) మరియు 4.0-అంగుళాల (720x720) ఉన్నాయి.

1.3 పర్యావరణ అనుకూలత: ఇండోర్, అవుట్‌డోర్ లేదా విపరీతమైన పరిస్థితులు?

ప్రోటోటైపింగ్ దశలో చాలా ప్రాజెక్ట్‌లు ప్రామాణిక స్క్రీన్‌లతో బాగా పని చేస్తాయి, అయితే ఫీల్డ్‌లో అమలు చేసిన తర్వాత సమస్యలను ఎదుర్కొంటాయి. మూడు ప్రధాన పారామితులు ప్రత్యేక శ్రద్ధ అవసరం:

• ప్రకాశం: ఇండోర్ ఉపయోగం కోసం 300-400 nits సరిపోతుంది; సెమీ అవుట్‌డోర్ అప్లికేషన్‌లకు 500–800 నిట్స్ అవసరం; ప్రత్యక్ష సూర్యకాంతి కింద పూర్తి బహిరంగ వినియోగానికి స్పష్టత కోసం 1000 నిట్‌లు లేదా అంతకంటే ఎక్కువ అవసరం

• ఆపరేటింగ్ ఉష్ణోగ్రత: వాణిజ్య గ్రేడ్: 0°C నుండి 50°C; పారిశ్రామిక గ్రేడ్: -20°C నుండి 70°C; ఆటోమోటివ్ లేదా తీవ్ర వాతావరణాలకు -30°C నుండి 85°C లేదా అంతకంటే ఎక్కువ వెడల్పు అవసరం

• వీక్షణ కోణం: బహుళ వ్యక్తులు స్క్రీన్‌ను చూసే లేదా పరికరం ఒక కోణంలో ఇన్‌స్టాల్ చేయబడిన దృశ్యాల కోసం, IPS ఫుల్-వ్యూయింగ్ యాంగిల్ స్క్రీన్‌లకు ప్రాధాన్యత ఇవ్వబడుతుంది; TN స్క్రీన్‌లు చౌకగా ఉంటాయి కానీ విస్తృత కోణాలలో గణనీయమైన రంగు మార్పును ప్రదర్శిస్తాయి

1.4 టచ్ ప్యానెల్ మరియు ఉపరితల చికిత్స

మీ ఉత్పత్తికి టచ్ ఫంక్షనాలిటీ అవసరమైతే, రెసిస్టివ్ మరియు కెపాసిటివ్ రకాలను ఎంచుకోవడం కంటే, సులభంగా పట్టించుకోని అనేక వివరాలు ఉన్నాయి:

లామినేషన్ విధానం: ఎయిర్-గ్యాప్ లామినేషన్‌తో పోలిస్తే ఆప్టికల్ బాండింగ్ మెరుగైన స్పష్టత మరియు తగ్గిన ప్రతిబింబాన్ని అందిస్తుంది, కానీ అధిక ధరతో వస్తుంది
ఉపరితల పూత: యాంటీ-గ్లేర్ (AG), యాంటీ-రిఫ్లెక్టివ్ (AR), మరియు యాంటీ-ఫింగర్‌ప్రింట్ (AF) పూతలు — బాహ్య లేదా అధిక-ప్రకాశవంతమైన పరికరాల కోసం, AG+AR కలయిక సిఫార్సు చేయబడింది.

కవర్ గ్లాస్ అనుకూలీకరణ: గుండ్రని మూలలు, సిల్క్-స్క్రీన్ లోగోలు, రంధ్రాలు లేదా ఇతర సౌందర్య మార్పులు అవసరమా

2. హార్డ్‌వేర్ మరియు డ్రైవర్: ఆపద నివారణ

స్క్రీన్‌ని ఎంచుకున్న తర్వాత, హార్డ్‌వేర్ డిజైన్ మరియు డ్రైవర్ డెవలప్‌మెంట్ మరొక సంభావ్య ఆపదలను పరిచయం చేస్తాయి.

2.1 FPC కేబుల్ మరియు కనెక్షన్

80% స్క్రీన్ గ్లిచ్‌లకు FPC కేబుల్ కారణం. కేబుల్‌ను ఇన్‌సర్ట్ చేయడానికి లేదా తీసివేయడానికి ముందు ఎల్లప్పుడూ కనెక్టర్ లాచ్‌ను అన్‌లాక్ చేయండి - బలవంతంగా లాగడం బంగారు పరిచయాలను దెబ్బతీస్తుంది. సిస్టమ్ ఆన్‌లో ఉన్నప్పుడు FPCని ఎప్పుడూ ప్లగ్ చేయవద్దు లేదా అన్‌ప్లగ్ చేయవద్దు, ఎందుకంటే అవశేష కరెంట్ ఇంటర్‌ఫేస్‌ను బర్న్ చేయవచ్చు.

FPCని అనుకూలీకరించేటప్పుడు, వీటికి శ్రద్ధ వహించండి:

పిన్ సీక్వెన్స్ మరియు వోల్టేజ్ స్థాయిలు మీ మెయిన్‌బోర్డ్‌కి అనుకూలంగా ఉన్నాయా
ఇతర భాగాల చుట్టూ వంగడం, వెడల్పు చేయడం లేదా రూటింగ్ చేయడం అవసరం
FPC పొడవు మెకానికల్ ఎన్‌క్లోజర్ డిజైన్‌తో సరిపోలుతుందో లేదో

2.2 విద్యుత్ సరఫరా మరియు బ్యాక్‌లైట్

TFT-LCDలకు సాధారణంగా బహుళ వోల్టేజ్ పట్టాలు అవసరమవుతాయి: VDD (3.3V లాజిక్), VGH (పాజిటివ్ బయాస్), VGL (నెగటివ్ బయాస్) మరియు ఇతరాలు. రంగు వక్రీకరణ మరియు స్క్రీన్ ఫ్లికర్‌కు అసాధారణమైన పవర్ డెలివరీ ప్రథమ కారణం. VCOM వోల్టేజ్ డేటాషీట్ స్పెసిఫికేషన్ నుండి వైదొలిగిందో లేదో తనిఖీ చేయడం ఒక సాధారణ రోగనిర్ధారణ విధానం (ఉదాహరణకు, 3.8V కంటే ఎక్కువగా ఉండటం అనేది తరచుగా గుర్తించదగిన ఫ్లికర్‌కు దారి తీస్తుంది).

బ్యాక్‌లైట్ డ్రైవింగ్ కోసం, PWM డిమ్మింగ్‌తో స్థిరమైన ప్రస్తుత పరిష్కారం సిఫార్సు చేయబడింది. PWM ఫ్రీక్వెన్సీ 150Hz కంటే తక్కువగా ఉంటే, మానవ కన్ను ఫ్లికర్‌ను గ్రహించవచ్చు; 200Hz పైన ఫ్రీక్వెన్సీని పెంచడం మంచిది.

2.3 డ్రైవర్ IC మరియు గ్రాఫిక్స్ లైబ్రరీ

సాధారణ TFT డ్రైవర్ ICలలో ILI9341, ST7789 మరియు ST7735 ఉన్నాయి. వీటిలో, ILI9341 అత్యంత సమృద్ధిగా ఉన్న డాక్యుమెంటేషన్ మరియు సరళమైన డ్రైవర్ అమలును అందిస్తుంది, ఇది 240x320 రిజల్యూషన్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

గ్రాఫిక్స్ లైబ్రరీల కోసం, ఎంబెడెడ్ స్పేస్‌లో LVGL మరియు TouchGFX ప్రధాన స్రవంతి ఎంపికలు. LVGL ఓపెన్ సోర్స్ మరియు బహుళ ప్లాట్‌ఫారమ్‌లకు మద్దతు ఇస్తుంది, అయితే TouchGFX STM32 మైక్రోకంట్రోలర్‌ల కోసం లోతుగా ఆప్టిమైజ్ చేయబడింది.

3. ప్రత్యేక ఎంపిక: UART స్మార్ట్ సీరియల్ స్క్రీన్‌లు

మీ బృందం గ్రాఫిక్స్ డ్రైవర్ డెవలప్‌మెంట్‌లో గణనీయమైన సమయాన్ని వెచ్చించకూడదనుకుంటే లేదా మీ ప్రధాన కంట్రోలర్‌కు పరిమిత వనరులు ఉన్నట్లయితే, UART సీరియల్ స్క్రీన్ అనేది పరిగణించదగిన ఎంపిక.

ఇటువంటి స్క్రీన్‌లు అంతర్నిర్మిత MCU (ఉదా., ATmega328PB)ని కలిగి ఉంటాయి మరియు TX మరియు RX పిన్‌లను మాత్రమే ఆక్రమించి, సీరియల్ పోర్ట్‌పై ఆదేశాలను పంపడం ద్వారా నియంత్రించవచ్చు.

మార్కెట్‌లోని UART స్క్రీన్‌లు సాధారణంగా రెండు వర్గాలలోకి వస్తాయి:

మునుపటిది చాలా అధిక అభివృద్ధి సామర్థ్యాన్ని అందిస్తుంది - మీరు స్క్రీన్‌పై ఫ్లాషింగ్ చేయడానికి ముందు PCలో UIని అనుకరించవచ్చు. రెండోది మరింత తక్కువ-స్థాయి నియంత్రణ సామర్థ్యాలను అందిస్తుంది.

4. సాధారణ తప్పు నిర్ధారణ త్వరిత సూచన

చివరగా, హై-ఫ్రీక్వెన్సీ ఫీల్డ్ సమస్యలను పరిష్కరించడం కోసం ఇక్కడ శీఘ్ర-రిఫరెన్స్ చెక్‌లిస్ట్ ఉంది - ఇది కేవలం రోజును ఆదా చేస్తుంది:

లక్షణం	ప్రాధాన్యత దర్యాప్తు దిశ
గ్లిచ్డ్ స్క్రీన్, డిస్‌ప్లే లేదు	FPC కేబుల్ వదులుగా లేదా ఆక్సిడైజ్ చేయబడిందో లేదో తనిఖీ చేయండి (80% కేసులు); రిజల్యూషన్ / రిఫ్రెష్ రేట్ సెట్టింగ్‌లను ధృవీకరించండి
రంగు వక్రీకరణ, నిలువు చారలు, జిట్టర్	అసాధారణ సరఫరా వోల్టేజీల కోసం తనిఖీ చేయండి (VGL/VGH/VCOM); PWM డిమ్మింగ్ ఫ్రీక్వెన్సీ చాలా తక్కువగా ఉందో లేదో తనిఖీ చేయండి
డిమ్ ఇమేజ్ లేదా బ్యాక్‌లైట్ పని చేయడం లేదు	వృద్ధాప్య బ్యాక్‌లైట్ LED ల కోసం తనిఖీ చేయండి; పవర్ అడాప్టర్ యొక్క వాస్తవ అవుట్‌పుట్ వోల్టేజ్‌ని ధృవీకరించండి
స్క్రీన్‌పై ముదురు/తెలుపు మచ్చలు పరిష్కరించబడ్డాయి	వెనుక వైపు నుండి భౌతిక నష్టం లేదా కుదింపు (కోలుకోలేనిది - భర్తీ అవసరం)

TFT LCD ఎంపిక మరియు అభివృద్ధి అనేది దాని ప్రధాన అంశంగా, ఖర్చు, పనితీరు, అభివృద్ధి చక్రం మరియు విశ్వసనీయత మధ్య ట్రేడ్-ఆఫ్. "ఉత్తమ" స్క్రీన్ లేదు - "అత్యంత సరిఅయిన" పరిష్కారం మాత్రమే. ఈ గైడ్ మీ ప్రాజెక్ట్ ప్రారంభంలో అనవసరమైన డొంకలను నివారించడంలో మీకు సహాయపడుతుందని నేను ఆశిస్తున్నాను, ఇది నిజంగా విభిన్నమైన ఉత్పత్తి అనుభవాన్ని సృష్టించడంపై మరింత కృషిని కేంద్రీకరించడానికి మిమ్మల్ని అనుమతిస్తుంది.
