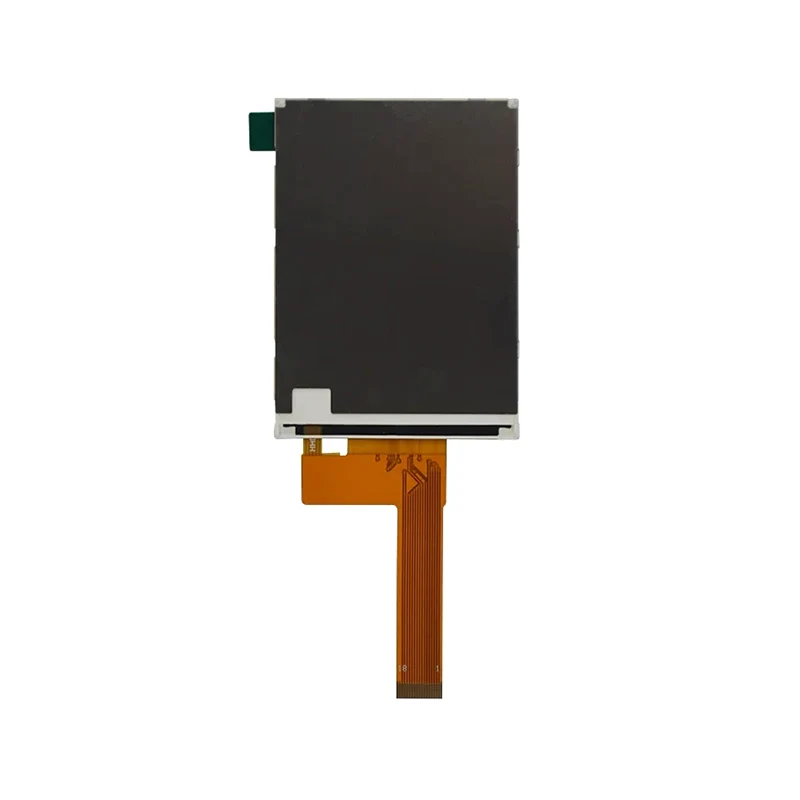

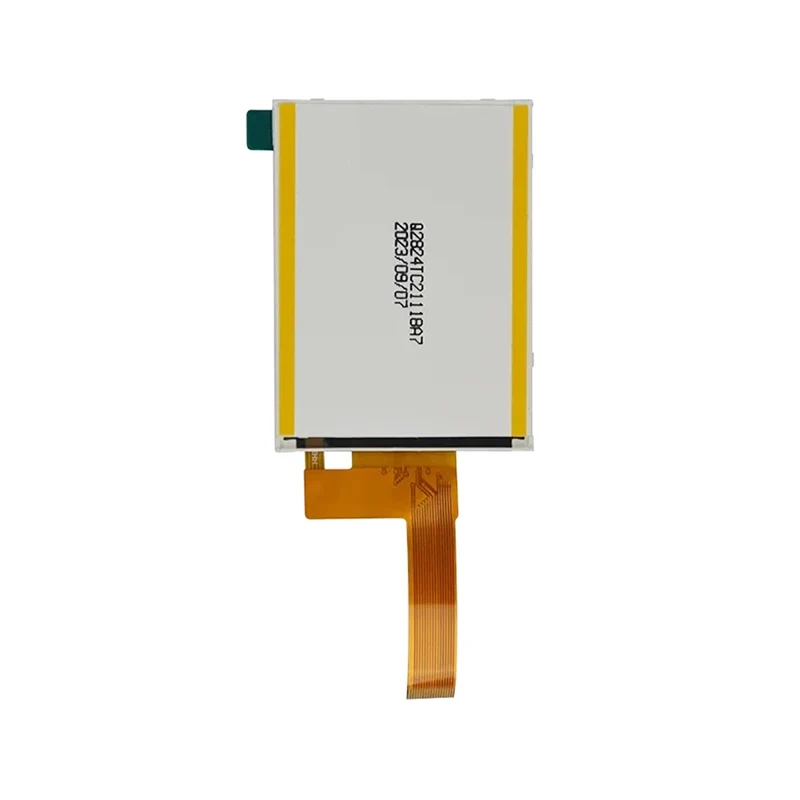

2.8 'సాధారణంగా బ్లాక్ ఐపిఎస్ టిఎఫ్‌టి ఎల్‌సిడి స్క్రీన్ మాడ్యూల్

ప్రదర్శన రకం

2.8 "TFT-LCD (సాధారణంగా నలుపు, ప్రసారం)

తీర్మానం

240 × 320 పిక్సెల్స్ (గ్రాఫిక్ డాట్-మ్యాట్రిక్స్)

క్రియాశీల ప్రాంతం

43.20 మిమీ (డబ్ల్యూ) × 57.60 మిమీ (హెచ్)

డ్రైవర్ ఐసి

ST7789T3

విద్యుత్ లక్షణాలు

లాజిక్ వోల్టేజ్

2.5–3.3 వి (టైప్. 2.8 వి)

ఇన్పుట్ వోల్టేజ్ (విల్/విహెచ్)

తక్కువ: GND - 0.3 × VCC / అధిక: 0.7 × VCC -VCC

బ్యాక్‌లైట్ కాన్ఫిగరేషన్

సమాంతరంగా 4 వైట్ LED లు (3.2V @80mA)

బ్యాక్‌లైట్ ప్రకాశం

4.8% ప్రసారం (విలక్షణమైనది)

మెకానికల్ & ఎన్విరాన్‌మెంటల్

రూపురేఖల కొలతలు

50.0 మిమీ (డబ్ల్యూ) × 69.20 మిమీ (హెచ్) × 2.4 మిమీ (టి)

ఆపరేటింగ్ ఉష్ణోగ్రత

-40 ° C నుండి +85 ° C.

నిల్వ ఉష్ణోగ్రత

-55 ° C నుండి +110 ° C.

ఆప్టికల్ పనితీరు

కాంట్రాస్ట్ రేషియో

1200: 1 (విలక్షణమైనది)

ప్రతిస్పందన సమయం

30ms (విలక్షణమైన)

వీక్షణ కోణం

80 ° (క్షితిజ సమాంతర & నిలువు, cr≥10)

కలర్ గమోట్ (CIE 1931)

తెలుపు: (0.305–0.311x, 0.336–0.342y)
ఎరుపు: (0.655–0.661x, 0.335–0.341y)
ఆకుపచ్చ: (0.259–0.265x, 0.597–0.603y)
నీలం: (0.131–0.137x, 0.134–0.140y)
