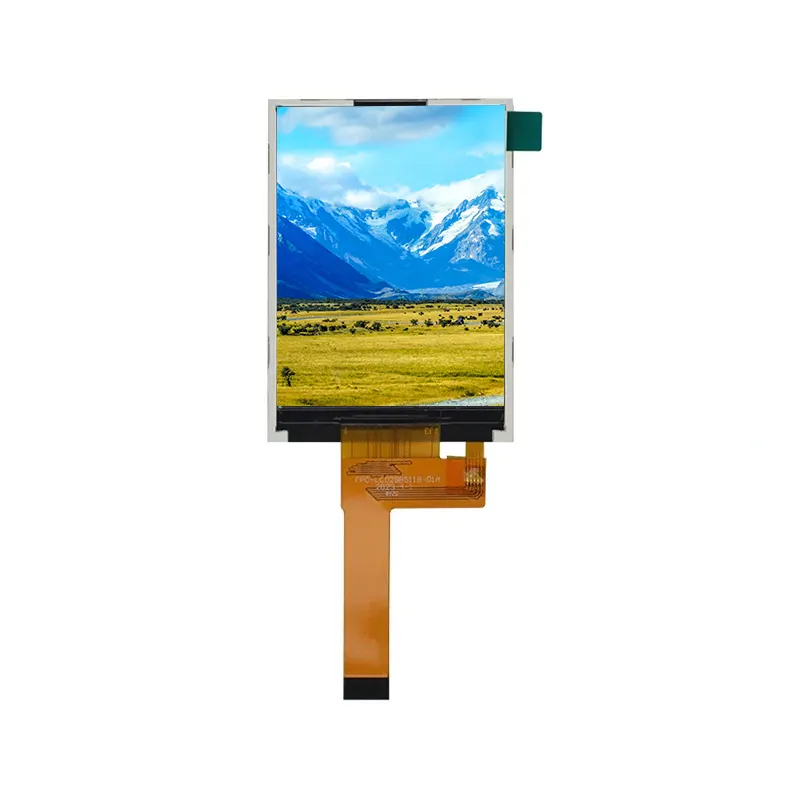

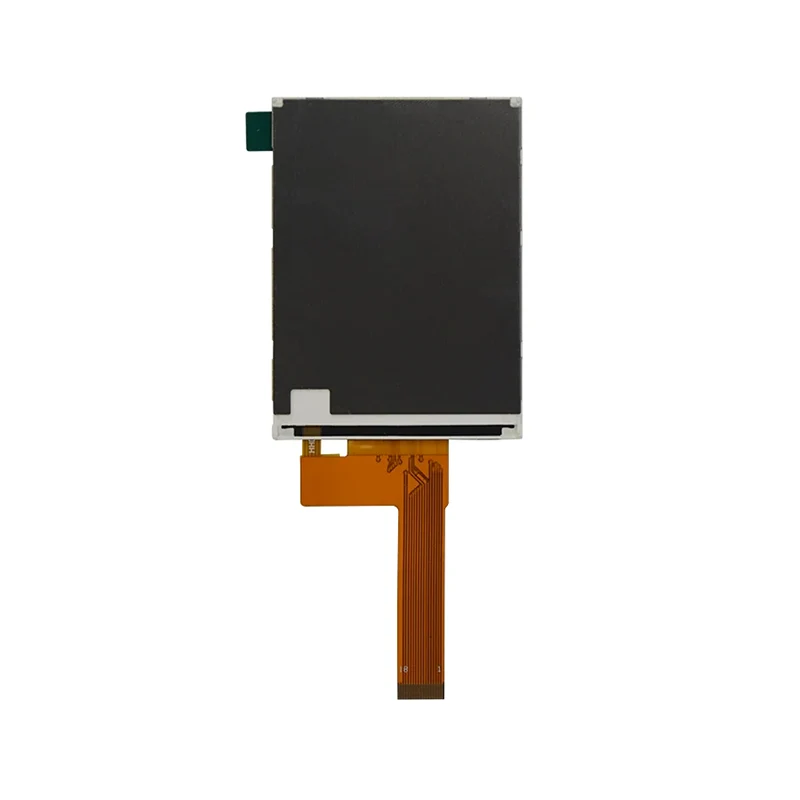

2.7' గ్రాఫిక్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్

చైనాలో మూలాధార తయారీగా, Tianfu మీ అవసరాలకు అధిక నాణ్యత మరియు చౌకగా అనుకూలీకరించిన LCD మాడ్యూళ్లను అందిస్తుంది. 2.7' గ్రాఫిక్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్ అనేది ఒక అధునాతన డిస్‌ప్లే సొల్యూషన్, ఇది పరిమిత స్థలంతో కూడిన ఎంబెడెడ్ పరికరాల కోసం ప్రత్యేకంగా రూపొందించబడింది కానీ అధిక-నాణ్యత దృశ్య పనితీరును డిమాండ్ చేస్తుంది. ఇది ట్రాన్స్‌మిసివ్ TFT టెక్నాలజీని స్వీకరిస్తుంది మరియు 16 మిలియన్ల రంగుల రిచ్ కలర్ డిస్‌ప్లేలకు మద్దతు ఇస్తుంది, దీని కాంపాక్ట్ సైజులో స్పష్టమైన మరియు స్పష్టమైన చిత్రాలను అలాగే డైనమిక్ కంటెంట్‌ను ప్రదర్శించడానికి వీలు కల్పిస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

2.7' గ్రాఫిక్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్ ప్రధానంగా పారిశ్రామిక & స్మార్ట్ హోమ్ LCDలలో ఉపయోగించబడుతుంది. వంటి:

1.ఇండస్ట్రియల్ హ్యాండ్‌హెల్డ్ టెర్మినల్

పారిశ్రామిక హ్యాండ్‌హెల్డ్‌లు: PDA/బార్‌కోడ్ స్కానర్‌ల కోసం అనుకూల LCDలు

మన్నికైన LCDలు | ఇండస్ట్రియల్ డిటెక్టర్లు & డేటా టెర్మినల్స్ కోసం పర్ఫెక్ట్

ఇన్వెంటరీ స్కానర్‌లు & పోర్టబుల్ ప్రింటర్ల కోసం అధునాతన LCDలు

అధిక-నాణ్యత ప్రదర్శనలు - పారిశ్రామిక హ్యాండ్‌హెల్డ్ పరికరాల కోసం రూపొందించబడింది

2.స్మార్ట్ హోమ్

స్మార్ట్ హోమ్ కంట్రోల్ ప్యానెల్లు | అనుకూల అధునాతన LCD సొల్యూషన్స్

కాఫీ తయారీదారులు, రోబోట్ వాక్యూమ్‌లు & ఓవెన్‌ల కోసం మన్నికైన LCDలు

స్మార్ట్ హోమ్ డిస్‌ప్లేలు – అధిక నాణ్యత & కస్టమ్-ఫిట్

వివరాలు

Tianfu అనుకూలీకరించిన 2.7' గ్రాఫిక్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్ స్పెసిఫికేషన్

మాడ్యూల్ రకం	2.7" TFT/16M రంగు
రిజల్యూషన్	960×240 పిక్సెల్‌లు (గ్రాఫిక్ డాట్-మ్యాట్రిక్స్)
ఇంటర్ఫేస్	SPI & RGB
ప్రదర్శన మోడ్	ట్రాన్స్మిసివ్ TFT
బ్యాక్లైట్	తెలుపు LED (సమాంతర)
మెకానికల్ కొలతలు	39.1(W) × 67.5(H) × 2.4(T) mm (FPC మినహాయించబడింది)
క్రియాశీల ప్రాంతం	33.06(W) × 58.80(H) mm
పిక్సెల్ పిచ్	0.18375(W) × 0.13775(H) mm
ఎలక్ట్రికల్ స్పెసిఫికేషన్స్	· లాజిక్ వోల్టేజ్ (VDD): 3.0–3.6V (రకం. 3.3V) · ఇన్‌పుట్ వోల్టేజ్ (VIH): 0.8×IOVCC నుండి IOVCC · ఇన్‌పుట్ వోల్టేజ్ (VIL): -0.3V నుండి 0.2×IOVCC · ప్రస్తుత వినియోగం: 8mA (రకం.)
బ్యాక్‌లైట్ స్పెసిఫికేషన్‌లు	· వోల్టేజ్: 8.7–10.2V · ప్రస్తుత: 15–25mA · ఆపరేటింగ్ టెంప్: -20°C నుండి +70°C నిల్వ ఉష్ణోగ్రత: -30°C నుండి +80°C
సమయ లక్షణాలు	· CLKIN ఫ్రీక్వెన్సీ: 13.5–30MHz (రకం. 27MHz) · HSD కాలం: 1024–1907 CLKIN చక్రాలు · నిలువు సమకాలీకరణ: 242.5–450.5H (NTSC/PAL)

టియాన్‌ఫు నుండి వాస్తవ-ప్రపంచ అప్లికేషన్ అనుభవం: మొబైల్ డేటా టెర్మినల్ తయారీదారు నుండి దృక్కోణం

"కొత్త-తరం పారిశ్రామిక PDAని అభివృద్ధి చేస్తున్నప్పుడు, ఈ 2.7' గ్రాఫిక్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్ మా అంతిమ ఎంపికగా మారింది. దీని అధిక-ప్రకాశం బ్యాక్‌లైట్ (మేము 500 cd/m² వెర్షన్‌ను అనుకూలీకరించాము) మరియు యాంటీ-గ్లేర్ ట్రీట్‌మెంట్ బలమైన అవుట్‌డోర్ లైట్ కింద కష్టమైన స్క్రీన్ కంటెంట్ రికగ్నిషన్ యొక్క నొప్పిని పూర్తిగా పరిష్కరించింది."

"960×240 వైడ్ స్క్రీన్ రేషియో మొబైల్ డేటా టెర్మినల్స్ యొక్క ఇంటరాక్షన్ లాజిక్‌తో బాగా అనుకూలంగా ఉంటుంది: బార్‌కోడ్‌లు మరియు వేబిల్ నంబర్‌లను పూర్తిగా ప్రదర్శించడానికి క్షితిజ సమాంతర స్థలం సరిపోతుంది, అయితే నిలువు లేఅవుట్ క్లాసిక్ UI డిజైన్‌కు 'సమాచార ప్రదర్శన ప్రాంతం + దిగువ స్థిరమైన బటన్‌ల'లో సరిగ్గా సరిపోతుంది."

"SPI ఇంటర్‌ఫేస్ యొక్క తక్కువ-పవర్ వినియోగ ఫీచర్ నేరుగా టెర్మినల్ బ్యాటరీ జీవితాన్ని మెరుగుపరుస్తుంది. మాడ్యూల్ కోసం కేవలం 8mA లాజిక్ పవర్ వినియోగంతో, మా స్వీయ-అభివృద్ధి చెందిన బ్యాక్‌లైట్ గ్రేడింగ్ నియంత్రణ వ్యూహంతో కలిపి, నిరంతర స్కానింగ్ ఆపరేషన్ దృశ్యాలలో పరికరం యొక్క మొత్తం బ్యాటరీ జీవితం సుమారు 18% పెరిగింది."

"విస్తృత-ఉష్ణోగ్రత స్థిరత్వం (-20°C నుండి +70°C వరకు) మరియు మాడ్యూల్ యొక్క యాంత్రిక విశ్వసనీయత, అధిక-తక్కువ ఉష్ణోగ్రత సైక్లింగ్ మరియు 1.2-మీటర్ల డ్రాప్ టెస్ట్‌లతో సహా మా కఠినమైన పరీక్షలలో ఉత్తీర్ణత సాధించాయి, పారిశ్రామిక వాతావరణంలో మన్నిక అవసరాలను పూర్తిగా తీరుస్తుంది."

టార్గెటెడ్ ఆప్టిమైజేషన్ & సపోర్ట్

మేము అటువంటి అనువర్తనాల కోసం మెరుగైన పరిష్కారాలను అందిస్తాము:

ప్రత్యేక ఫీచర్లు: మెరుగైన బ్యాక్‌లైట్ డ్రైవర్ (PWM డిమ్మింగ్/క్విక్ వేక్-అప్‌కు సపోర్టింగ్), గ్లోవ్ టచ్, యాంటీ-ఇంటర్‌ఫరెన్స్ డిజైన్ మరియు ఎనర్జీ-సేవింగ్ మోడ్ కిట్.

పరిశ్రమ అనుకూలీకరణ: ఎక్స్‌ప్రెస్ లాజిస్టిక్స్, కోల్డ్ చైన్ వేర్‌హౌసింగ్ మరియు అవుట్‌డోర్ ఇన్‌స్పెక్షన్‌ల వంటి దృశ్యాల కోసం అనుకూలీకరించిన సంస్కరణలు అందుబాటులో ఉన్నాయి.

ఫాస్ట్ సపోర్ట్: మెయిన్ స్ట్రీమ్ స్కానింగ్ ఇంజన్లు, ప్రొడక్షన్ లైన్ టెస్టింగ్ టూల్స్ మరియు దీర్ఘకాలిక సరఫరా హామీతో అనుకూలమైన సూచన డిజైన్‌లను అందించండి.

కస్టమర్ అభిప్రాయం

"గత 18 నెలల్లో, మేము మా మూడు టెర్మినల్ ఉత్పత్తులలో ఈ మాడ్యూల్ యొక్క 35,000 కంటే ఎక్కువ యూనిట్లను ఉపయోగించాము. మాకు చాలా సంతృప్తినిచ్చేది అద్భుతమైన బ్యాచ్ స్థిరత్వం మరియు అత్యంత వేగవంతమైన సాంకేతిక మద్దతు ప్రతిస్పందన, ఇది మా భారీ-స్థాయి ఉత్పత్తి మరియు అమ్మకాల తర్వాత నిర్వహణకు గట్టి హామీని అందిస్తుంది. Tianfu నమ్మదగిన మరియు అనుకూలీకరించిన LCD కర్మాగారం.

Tianfu 2.7' TFT LCD స్క్రీన్ మాడ్యూల్ అప్లికేషన్

టియాన్ఫు లీడింగ్ టైమ్

ప్రామాణిక ఉత్పత్తులు		అనుకూలీకరించిన ఉత్పత్తులు
ఆర్డర్ పరిమాణం	డెలివరీ సమయం	అనుకూలీకరణ రకం	డెలివరీ సమయం
1-30 PCS	వెంటనే	జనరల్	5-8 వారాలు
31-100 PCS	1 వారం	FPC	4 వారాలు
101-500 PCS	1-2 వారాలు	CTP	6 వారాలు
501-1000 PCS	2-5 వారాలు	B/L	6 వారాలు
1001-5000 PCS	4-5 వారాలు	డ్రైవర్ బోర్డు	8 వారాలు
5000+ PCS	5-7 వారాలు	LCD ప్యానెల్	16 వారాలు

తరచుగా అడిగే ప్రశ్నలు

Q1: SPI మరియు RGB ఇంటర్‌ఫేస్‌ల మధ్య ఎలా ఎంచుకోవాలి?

A: రెండు ఇంటర్‌ఫేస్‌లు వేర్వేరు అప్లికేషన్ అవసరాలను తీరుస్తాయి:

SPI ఇంటర్‌ఫేస్ తక్కువ సంఖ్యలో పిన్‌లను (సాధారణంగా 3–4 డేటా లైన్‌లు) కలిగి ఉంటుంది, MCU పిన్ వనరులు పరిమితం మరియు రిఫ్రెష్ రేట్ అవసరాలు తక్కువగా ఉన్న దృశ్యాలకు అనువైనది, స్టాటిక్ ఇమేజ్‌లను ప్రదర్శించడం లేదా డేటాను నెమ్మదిగా అప్‌డేట్ చేయడం వంటివి.

RGB ఇంటర్‌ఫేస్ అధిక రిఫ్రెష్ రేట్‌తో సమాంతర డేటా ట్రాన్స్‌మిషన్‌ను ప్రారంభిస్తుంది, డైనమిక్ కంటెంట్, వీడియోలు లేదా వేగంగా మారుతున్న గ్రాఫిక్‌లను ప్రదర్శించడానికి అనుకూలంగా ఉంటుంది, అయితే దీనికి ఎక్కువ పిన్ వనరులు అవసరం.

Q2: బ్యాక్‌లైట్‌కి సాపేక్షంగా 8.7–10.2V వోల్టేజ్ ఎందుకు అవసరం?

A: ఈ మాడ్యూల్ సమాంతరంగా కనెక్ట్ చేయబడిన బహుళ LED లతో బ్యాక్‌లైట్ డిజైన్‌ను స్వీకరిస్తుంది. సాపేక్షంగా అధిక వోల్టేజ్ అవసరం అంటే సాధారణంగా బ్యాక్‌లైట్ సిరీస్‌లో కనెక్ట్ చేయబడిన బహుళ LEDలను కలిగి ఉంటుంది, ఇది ఏకరీతి మరియు తగినంత ప్రకాశాన్ని అందిస్తుంది. వాస్తవ ఉపయోగంలో, అంకితమైన బ్యాక్‌లైట్ డ్రైవర్ సర్క్యూట్ అవసరం; ఇది నేరుగా 3.3V లాజిక్ విద్యుత్ సరఫరాకు కనెక్ట్ చేయబడదు.

Q3: మాడ్యూల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి పారిశ్రామిక అనువర్తన అవసరాలకు అనుగుణంగా ఉందా?

జ: అవును. -20°C నుండి +70°C వరకు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి చాలా పారిశ్రామిక పరిసరాల అవసరాలను కవర్ చేస్తుంది. మరింత తీవ్రమైన వాతావరణాల కోసం (బయట తీవ్రమైన చలి లేదా అధిక-ఉష్ణోగ్రత వర్క్‌షాప్‌లు వంటివి), మేము -40°C నుండి +85°C వరకు ప్రత్యేక అవసరాలకు అనుగుణంగా విస్తృత-ఉష్ణోగ్రత సంస్కరణను (అనుకూలీకరణ అవసరం) అందించగలము.

Q4: మాడ్యూల్ యొక్క ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి పారిశ్రామిక అనువర్తన అవసరాలకు అనుగుణంగా ఉందా?

Q5: ఈ డిస్‌ప్లే స్క్రీన్‌ని ఎలా డ్రైవ్ చేయాలి? ఏ పరిధీయ సర్క్యూట్లు అవసరం?

A: ఒక ప్రాథమిక వ్యవస్థ అవసరం:

3.3V లాజిక్ పవర్ సప్లై (ఖచ్చితత్వం ±5%)

8–10V బ్యాక్‌లైట్ డ్రైవర్ సర్క్యూట్ (స్థిరమైన కరెంట్ 15–25mA)

MCU లేదా డిస్ప్లే కంట్రోలర్ (SPI లేదా RGB ఇంటర్‌ఫేస్‌కు మద్దతు ఇస్తుంది)

ఐచ్ఛికం: టచ్ స్క్రీన్ కంట్రోలర్ (టచ్-ఎనేబుల్ వెర్షన్‌ల కోసం)

మేము పూర్తి రిఫరెన్స్ డిజైన్ సర్క్యూట్ రేఖాచిత్రాలు మరియు డ్రైవర్ నమూనా కోడ్‌లను అందిస్తాము (STM32, ESP32 మరియు Arduino వంటి సపోర్టింగ్ ప్లాట్‌ఫారమ్‌లు).

Q6: ఈ డిస్‌ప్లే స్క్రీన్‌కు అనుకూలీకరణకు సంబంధించిన ఏ అంశాలకు మద్దతు ఉంది?

A: మేము పరిశ్రమలో ప్రముఖ మాడ్యులర్ అనుకూలీకరణ సేవలను అందిస్తున్నాము, వీటిలో ప్రధాన అనుకూలీకరణ ఎంపికలు ఉన్నాయి:

ఇంటర్ఫేస్ మరియు పిన్ అనుకూలీకరణ

మీ PCB లేఅవుట్‌కు సరిపోయేలా FPC కనెక్టర్ స్థానం మరియు పిన్ ఆర్డర్‌ను సర్దుబాటు చేయండి

మీ ప్రధాన నియంత్రణ చిప్‌తో సరిపోలడానికి SPI ఇంటర్‌ఫేస్ కమాండ్ సెట్‌లను అనుకూలీకరించండి

టచ్ స్క్రీన్‌లు లేదా యాంబియంట్ లైట్ సెన్సార్‌ల కోసం I2C ఇంటర్‌ఫేస్‌ను జోడించండి

ఆప్టికల్ పనితీరు సర్దుబాటు

లిక్విడ్ క్రిస్టల్ మెటీరియల్‌ని విభిన్న వీక్షణ కోణాలతో భర్తీ చేయండి (IPS/FFS/TN)

బ్యాక్‌లైట్ ప్రకాశాన్ని సర్దుబాటు చేయండి (ఐచ్ఛిక పరిధి: 150–800 cd/m²)

ధ్రువణ కోణాన్ని సవరించండి (0°/90°/180°/270°)

యాంటీ గ్లేర్ మరియు యాంటీ ఫింగర్‌ప్రింట్ వంటి ఉపరితల చికిత్సలను జోడించండి

మెకానికల్ స్ట్రక్చర్ అడాప్టేషన్

మొత్తం మాడ్యూల్ మందాన్ని సర్దుబాటు చేయండి (కనీస మందం 1.8 మిమీ వరకు)

FPC పొడవు మరియు కేబుల్ నిష్క్రమణ దిశను సవరించండి

మౌంటు హోల్ స్థానాలను జోడించండి లేదా తగ్గించండి

నిర్దిష్ట సీలింగ్ అవసరాల కోసం ఫ్రేమ్ డిజైన్‌ను స్వీకరించండి

ప్రత్యేక పర్యావరణ అనుకూలత

విస్తృత-ఉష్ణోగ్రత వెర్షన్ (-40°C నుండి +85°C)

బహిరంగ దృశ్యమానత కోసం అధిక-ప్రకాశవంతమైన వెర్షన్

వైబ్రేషన్-రెసిస్టెంట్ రీన్ఫోర్స్డ్ డిజైన్
