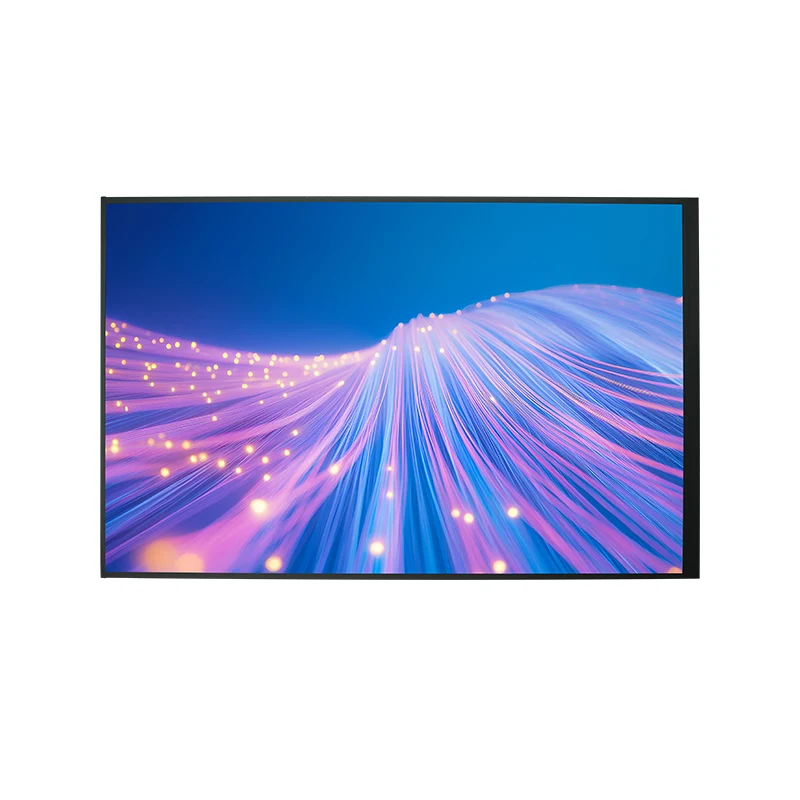

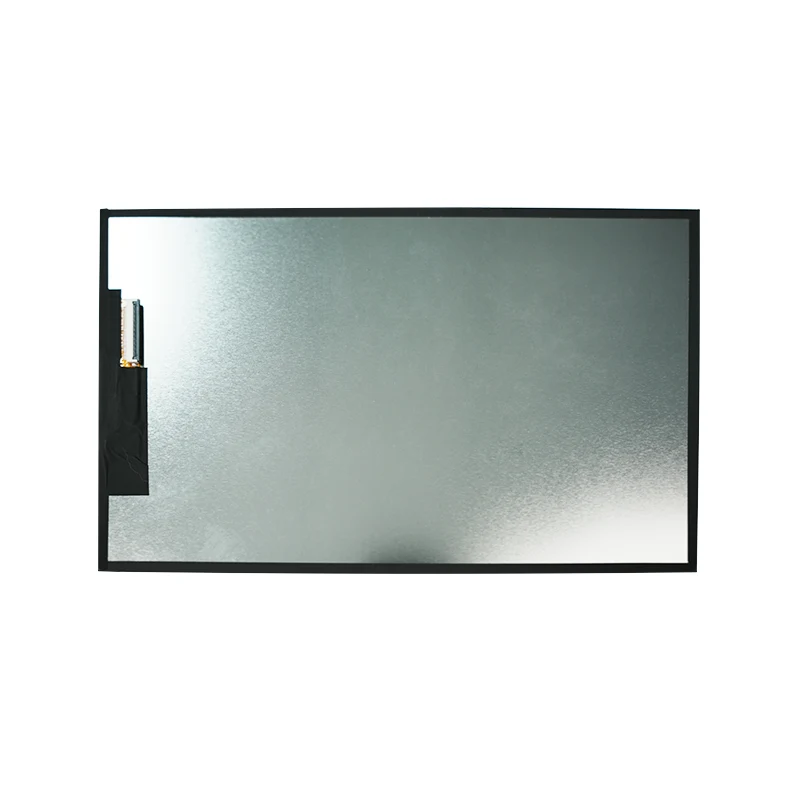

10.1 'వైడ్ టెంప్ హెచ్‌డి టిఎఫ్‌టి ఎల్‌సిడి డిస్ప్లే మాడ్యూల్

ప్రదర్శన పరిమాణం

10.1-అంగుళాల A-SI TFT-LCD (ట్రాన్స్మిసివ్)

తీర్మానం

1024 (RGB) × 600 పిక్సెల్స్ (RGB నిలువు గీత)

ప్రదర్శన మోడ్

సాధారణంగా తెలుపు టిఎన్, 6 ఓక్లాక్ వీక్షణ దిశ

ఇంటర్ఫేస్

LVD లు (తక్కువ-వోల్టేజ్ డిఫరెన్షియల్ సిగ్నలింగ్)

విద్యుత్ సరఫరా వోల్టేజ్

డిజిటల్: 3.0–3.6 V (VDD)
అనలాగ్: 8.1–8.5 వి (ఎవిడిడి)
గేట్ వోల్టేజ్: VGH = 18–20 V, VGL = -7.6–5.6 V
సాధారణ వోల్టేజ్: VCOM = 3.0–3.4 V

ఆప్టికల్ లక్షణాలు

ప్రకాశం: 250 CD/m² (టైప్.)
కాంట్రాస్ట్ రేషియో: 450: 1 (టైప్.)
ప్రతిస్పందన సమయం: 8 ఎంఎస్ (టైప్.)
రంగు స్వరసప్తకం: 52% NTSC (టైప్.)
వీక్షణ కోణం: 45 ° క్షితిజ సమాంతర / 15 ° నిలువు (cr> 10)

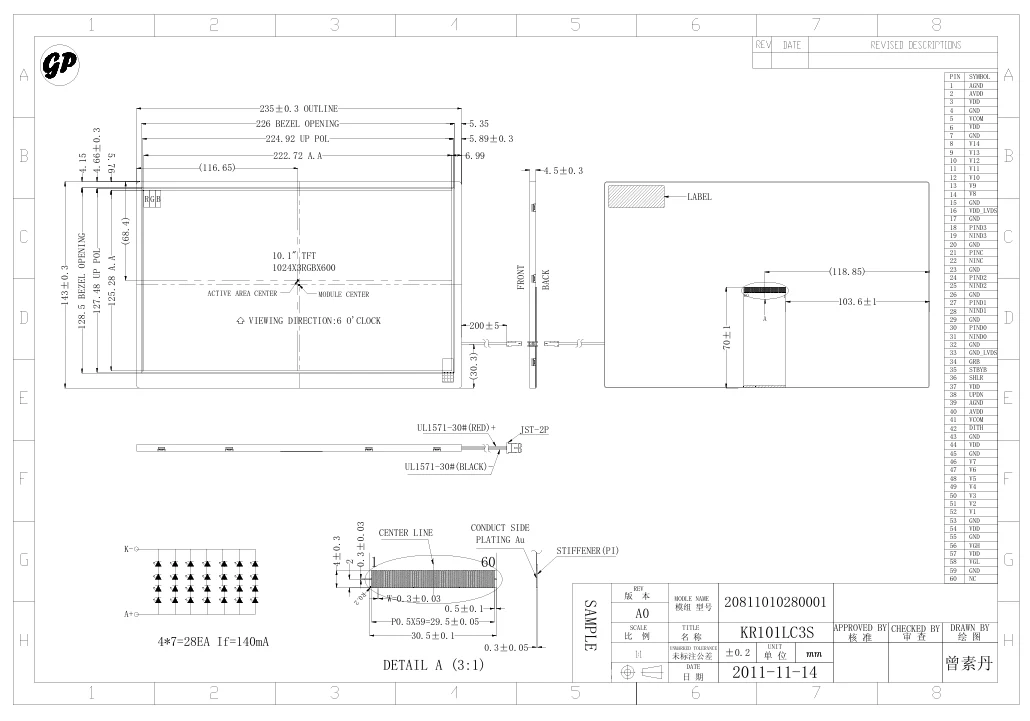

యాంత్రిక లక్షణాలు

క్రియాశీల ప్రాంతం: 222.72 × 125.28 మిమీ
రూపురేఖల కొలతలు: 235 × 143 × 4.5 మిమీ
బరువు: n/a

పర్యావరణ పరిస్థితులు

ఆపరేటింగ్ ఉష్ణోగ్రత: -20 ℃ నుండి 70 వరకు
నిల్వ ఉష్ణోగ్రత: -30 ℃ నుండి 80 వరకు
తేమ: కండెన్సింగ్ కానిది

బ్యాక్‌లైట్

రకం: తెలుపు LED
ప్రస్తుత: 140 మా (28 LED లు)
ఫార్వర్డ్ వోల్టేజ్: 12–14.4 వి
జీవితకాలం: 50,000 గంటలు (టైప్.)

అదనపు లక్షణాలు

గామా దిద్దుబాటు: 14 రిఫరెన్స్ వోల్టేజీలు (V1 -V14)
కంట్రోల్ పిన్స్: STBYB (స్టాండ్బై), SHLR (షిఫ్ట్ డైరెక్షన్), UPDN (స్కాన్ డైరెక్షన్)
డిథరింగ్ ఫంక్షన్: డిత్ పిన్ ద్వారా ప్రారంభించబడింది

ప్రామాణిక ఉత్పత్తులు

అనుకూలీకరించిన ఉత్పత్తులు

ఆర్డర్ పరిమాణం

డెలివరీ సమయం

అనుకూలీకరణ రకం

డెలివరీ సమయం

1-30 పిసిలు

వెంటనే

B/L & FPC & TP

5 వారాల్లో

31-100 పిసిలు

1 వారం

B/L & FPC & TP

5 వారాల్లో

101-500 పిసిలు

2 వారాల్లో

B/L & FPC & TP

5 వారాల్లో

501-1000 పిసిలు

3 వారాల్లో

B/L & FPC & TP

 5 వారాల్లో

1001-5000 పిసిలు

3 వారాల్లో

BL & FPC & TP

6 వారాల్లో

5000+ పిసిలు

4 వారాల్లో

BL & FPC & TP

6 వారాల్లో
