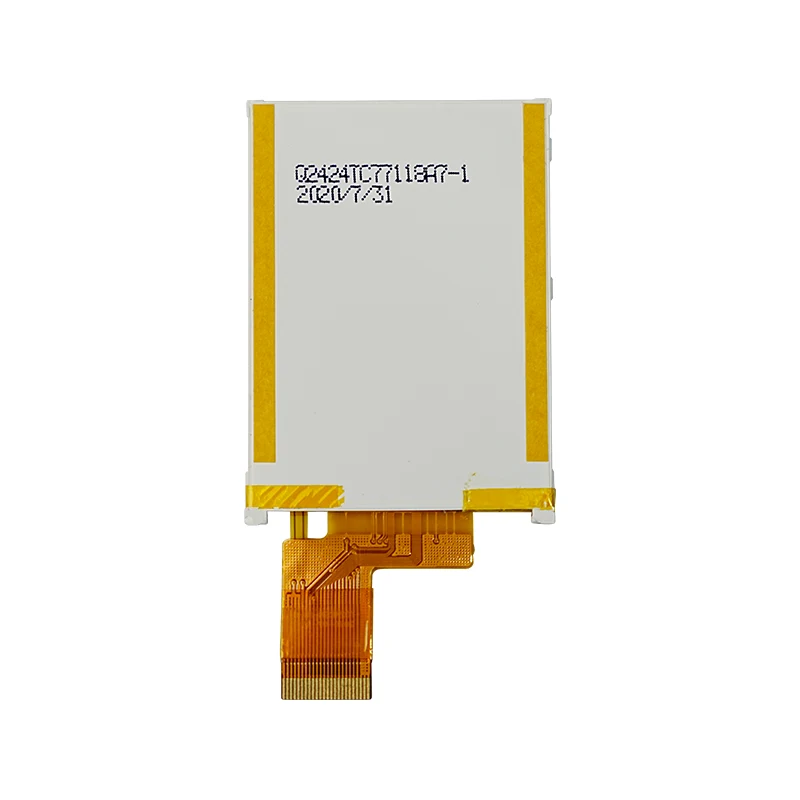

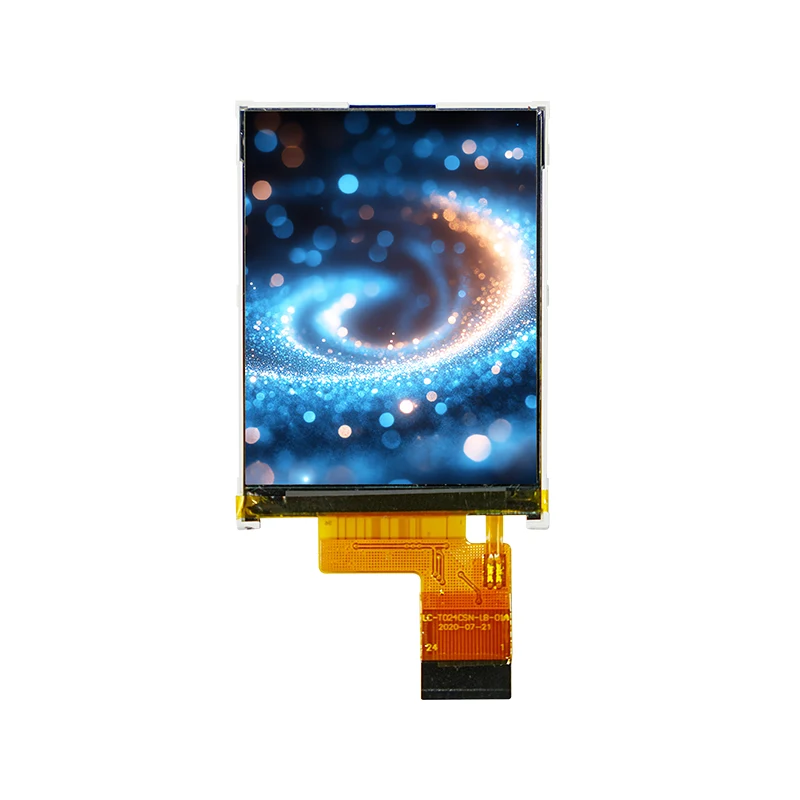

2.4 '' యాక్టివ్ మ్యాట్రిక్స్ స్మాల్ టిఎఫ్‌టి ఎల్‌సిడి డిస్ప్లే మాడ్యూల్

పరామితి

Q27 (IL18961 డ్రైవర్ IC తో TFT-LCD)

మాడ్యూల్ రకం

2.7 "టిఎఫ్‌టి/16 ఎమ్ కలర్

తీర్మానం

960 × 240 పిక్సెల్స్ (గ్రాఫిక్ డాట్-మ్యాట్రిక్స్)

ఇంటర్ఫేస్

SPI & RGB

ప్రదర్శన మోడ్

ట్రాన్స్మిసివ్ టిఎఫ్‌టి

బ్యాక్‌లైట్

తెల్లని ఎల్‌ఇడి

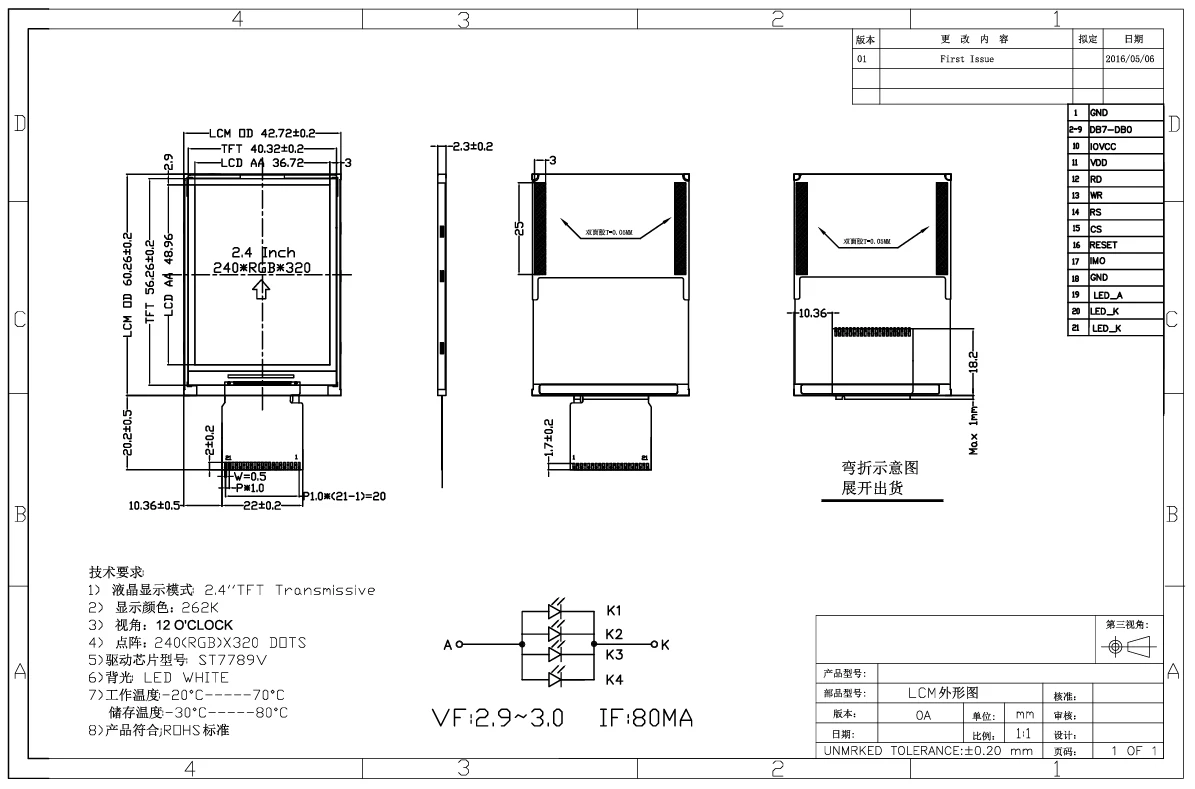

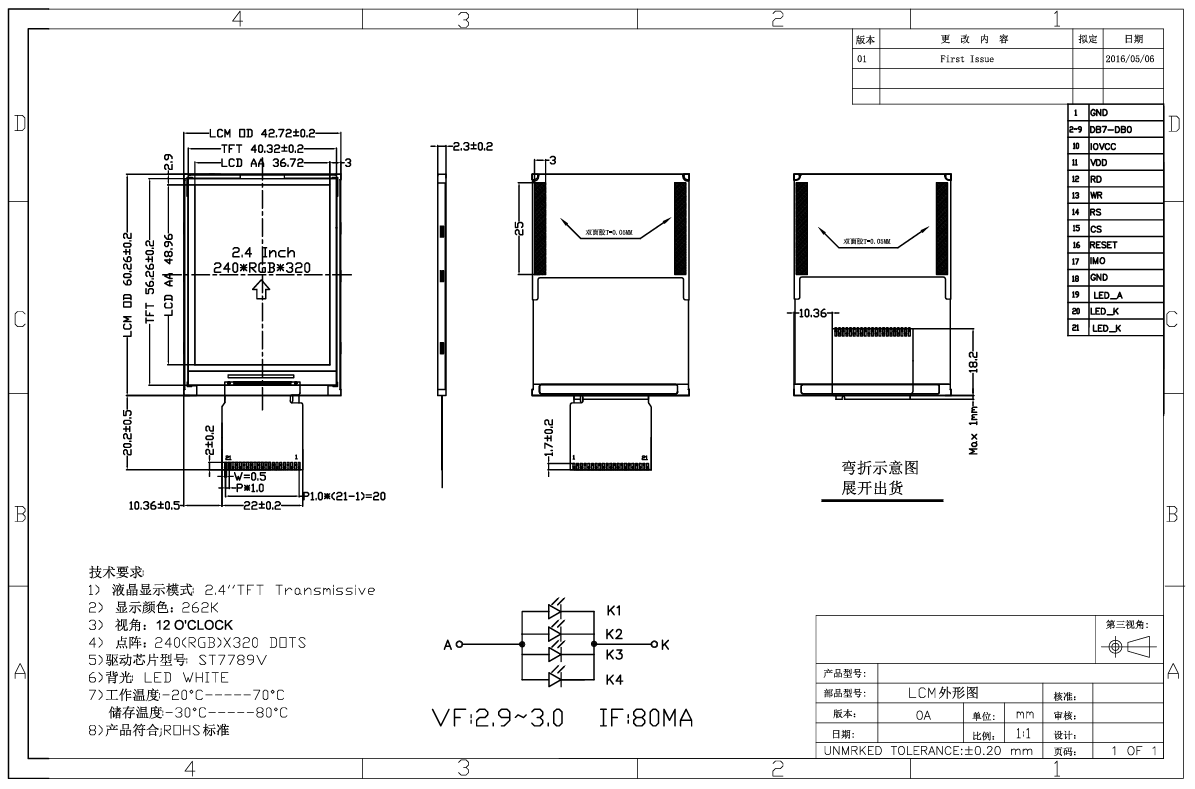

యాంత్రిక కొలతలు

39.1 (w) × 67.5 (హెచ్) × 2.4 (టి) మిమీ (ఎఫ్‌పిసి మినహాయించబడింది)

క్రియాశీల ప్రాంతం

33.06 (డబ్ల్యూ) × 58.80 (హెచ్) మిమీ

పిక్సెల్ పిచ్

0.18375 (w) × 0.13775 (హెచ్) మిమీ

విద్యుత్ లక్షణాలు

· లాజిక్ వోల్టేజ్ (VDD): 3.0–3.6 వి (టైప్. 3.3 వి)

· ఇన్పుట్ వోల్టేజ్ (VIH): 0.8 × IOVCC నుండి IOVCC

· ఇన్పుట్ వోల్టేజ్ (VIL): -0.3V నుండి 0.2 × IOVCC

· ప్రస్తుత వినియోగం: 8 ఎంఏ (టైప్.)

బ్యాక్‌లైట్ లక్షణాలు

· వోల్టేజ్: 8.7–10.2 వి

· ప్రస్తుత: 15-25mA

· ఆపరేటింగ్ టెంప్: -20 ° C నుండి +70 ° C

· నిల్వ టెంప్: -30 ° C నుండి +80 ° C

సమయ లక్షణాలు

· CLKIN ఫ్రీక్వెన్సీ: 13.5–30MHz (టైప్. 27MHz)

· HSD కాలం: 1024–1907 CLKIN చక్రాలు

· లంబ సమకాలీకరణ: 242.5–450.5 హెచ్ (NTSC/PAL)

ప్రామాణిక ఉత్పత్తులు

అనుకూలీకరించిన ఉత్పత్తులు

ఆర్డర్ పరిమాణం

డెలివరీ సమయం

అనుకూలీకరణ రకం

డెలివరీ సమయం

1-30 పిసిలు

వెంటనే

జనరల్

5-8 వారాలు

31-100 పిసిలు

1 వారం

Fpc

4 వారాలు

101-500 పిసిలు

1-2 వారాలు

Ctp

6 వారాలు

501-1000 పిసిలు

2-5 వారాలు

బి/ఎల్

6 వారాలు

1001-5000 పిసిలు

4-5 వారాలు

డ్రైవర్ బోర్డు

8 వారాలు

5000+ పిసిలు

5-7 వారాలు

LCD ప్యానెల్

16 వారాలు
