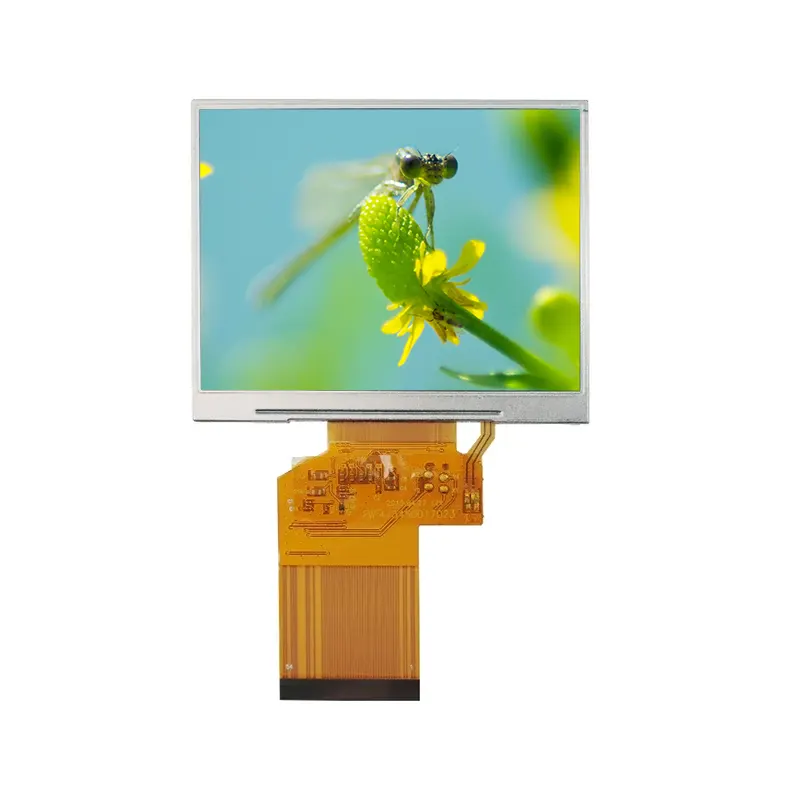

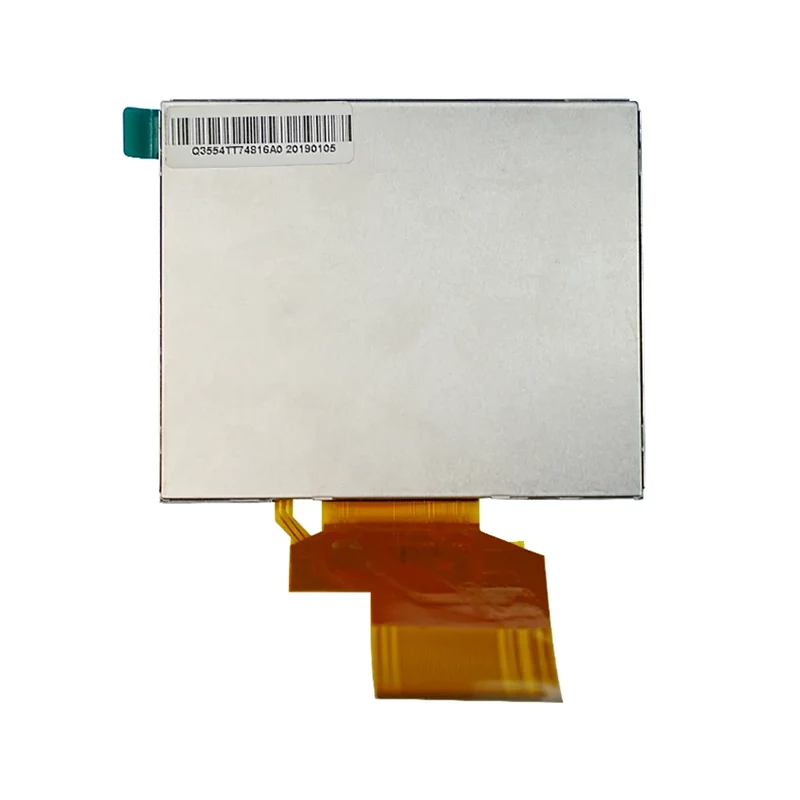

3.5' ఇండస్ట్రియల్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్

Tianfu, అధిక-నాణ్యత, ఖర్చుతో కూడుకున్న మరియు అనుకూలీకరించదగిన డిస్‌ప్లేలలో ప్రత్యేకత కలిగిన చైనీస్ LCD తయారీదారు, 3.5' ఇండస్ట్రియల్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్‌ను అందిస్తుంది. కఠినమైన వాతావరణాల కోసం రూపొందించబడిన ఈ మాడ్యూల్ 320×RGB×240 రిజల్యూషన్, 16.7M రంగులు మరియు HX8238D డ్రైవర్ IC, పారిశ్రామిక వ్యవస్థల్లో అతుకులు లేని ఏకీకరణ కోసం బహుముఖ ఇంటర్‌ఫేస్‌లను (24-బిట్ RGB, సీరియల్ RGB, CCIR601/656) సపోర్టింగ్ చేస్తుంది. పారిశ్రామిక-స్థాయి ఉష్ణోగ్రత అనుకూలత (-20°C ~ +70°C ఆపరేటింగ్, -30°C ~ +80°C నిల్వ), 6-LED బ్యాక్‌లైట్, 350:1 కాంట్రాస్ట్ రేషియో మరియు కాంపాక్ట్ కొలతలు (76.90×63.9×3.26 మిమీ) వంటి ముఖ్య వివరణలు ఉన్నాయి.

స్పెసిఫికేషన్

Tianfu 3.5’ TFT LCD స్క్రీన్ మాడ్యూల్ వివరాలు

హ్యూమన్-మెషిన్ ఇంటర్‌ఫేస్ (HMI), స్టేటస్ డిస్‌ప్లే మీటర్లు, పోర్టబుల్ డివైస్ స్క్రీన్‌లు లేదా మల్టీమీడియా ప్లేబ్యాక్ టెర్మినల్స్‌లో ఉపయోగించినా, 3.5' ఇండస్ట్రియల్ స్టాండర్డ్ TN TFT LCD స్క్రీన్ మాడ్యూల్ స్పష్టమైన, స్థిరమైన మరియు నమ్మదగిన డిస్‌ప్లే పరిష్కారాలను అందిస్తుంది.

1. పారిశ్రామిక నియంత్రణ & ఆటోమేషన్

PLC కంట్రోల్ ప్యానెల్‌లు మరియు హ్యూమన్-మెషిన్ ఇంటర్‌ఫేస్‌లు (HMI)

· హ్యాండ్‌హెల్డ్ టెస్ట్ ఇన్‌స్ట్రుమెంట్స్ (మల్టీమీటర్‌లు, ఓసిల్లోస్కోప్‌లు)

· పారిశ్రామిక రోబోట్/ఆటోమేషన్ ఆపరేషన్ ప్యానెల్లు

· రిమోట్ కంట్రోల్ యూనిట్లు (క్రేన్లు, నిర్మాణ యంత్రాలు)

· పోర్టబుల్ డేటా సేకరణ మరియు తనిఖీ టెర్మినల్స్

2.  స్మార్ట్ హోమ్ & ఇంటర్నెట్ ఆఫ్ థింగ్స్ (IoT)

· స్మార్ట్ హోమ్ కంట్రోల్ ప్యానెల్‌లు/సెంట్రల్ కంట్రోల్ స్క్రీన్‌లు

· స్మార్ట్ వాల్ స్విచ్‌లు

· గృహోపకరణాల నియంత్రణ ప్యానెల్లు (ఎయిర్ కండీషనర్లు, వాషింగ్ మెషీన్లు, స్మార్ట్ రిఫ్రిజిరేటర్ తలుపులు/ఐస్‌మేకర్లు, డిష్‌వాషర్లు, ఓవెన్‌లు, స్టీమ్ ఓవెన్‌లు, ఫ్రంట్-లోడ్ వాషింగ్/డ్రైయింగ్ కాంబోలు, స్మార్ట్ ఎయిర్ కండీషనర్/ఫ్రెష్ ఎయిర్ సిస్టమ్ కంట్రోల్స్, స్మార్ట్ వాటర్ హీటర్‌లు)

3. కన్స్యూమర్ ఎలక్ట్రానిక్స్ & కమర్షియల్ ఎక్విప్‌మెంట్

· పోర్టబుల్ గేమ్ కన్సోల్‌లు, డిజిటల్ ఫోటో ఫ్రేమ్‌లు, పోర్టబుల్ DVD ప్లేయర్‌లు, బ్లూటూత్ స్పీకర్/రేడియో డిస్‌ప్లే స్క్రీన్‌లు, POS టెర్మినల్స్, ఆర్డరింగ్ టెర్మినల్స్, టైమ్ అటెండెన్స్ మెషీన్‌లు, ఎలక్ట్రానిక్ డిక్షనరీలు, ఎర్లీ ఎడ్యుకేషన్ మెషీన్‌లు/లెర్నింగ్ డివైజ్‌లు, ఎలక్ట్రానిక్ కీబోర్డ్‌లు, కమర్షియల్ టెర్మినల్స్ (కమర్షియల్ టెర్మినల్స్ స్కానర్లు)

200 మంది క్లయింట్లు మమ్మల్ని ఎందుకు ఎన్నుకోవడం కొనసాగించారు?

కోర్ ప్రయోజనాలు

• అధిక అనుకూలత కోసం బహుళ-ఇంటర్ఫేస్ డిజైన్

సమాంతర RGB, సీరియల్ RGB మరియు CCIR656/601కి ఏకకాలంలో మద్దతు ఇస్తుంది, వివిధ ప్రధాన నియంత్రణ పథకాలకు అనువైన అనుసరణను అనుమతిస్తుంది మరియు కస్టమర్ల హార్డ్‌వేర్ సర్దుబాటు ఖర్చులను తగ్గిస్తుంది.

• పారిశ్రామిక-స్థాయి పర్యావరణ అనుకూలత

-10°C ~ +60°C ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిని కలిగి ఉంది మరియు అధిక-తక్కువ ఉష్ణోగ్రత నిల్వ, ఉష్ణోగ్రత సైక్లింగ్, వైబ్రేషన్ మరియు ESDతో సహా పలు విశ్వసనీయత పరీక్షలలో ఉత్తీర్ణత సాధించింది, ఇది కఠినమైన వాతావరణాలకు అనుకూలంగా ఉంటుంది.

• ఆప్టిమైజ్ చేసిన ఆప్టికల్ & టచ్ అనుభవం

జోక్యం అంచులను తొలగించడానికి మరియు మృదువైన టచ్ ఆపరేషన్‌ను నిర్ధారించడానికి న్యూటన్-రింగ్ రెసిస్టెంట్ మాట్టే ఫిల్మ్‌ను స్వీకరిస్తుంది; స్క్రాచ్ రెసిస్టెన్స్ కోసం ఉపరితల కాఠిన్యం ≥ 3H, అధిక-ఫ్రీక్వెన్సీ ఆపరేషన్ దృశ్యాలకు అనువైనది.

• ఖచ్చితమైన మెకానికల్ నిర్మాణం & సులభమైన-అసెంబ్లీ డిజైన్

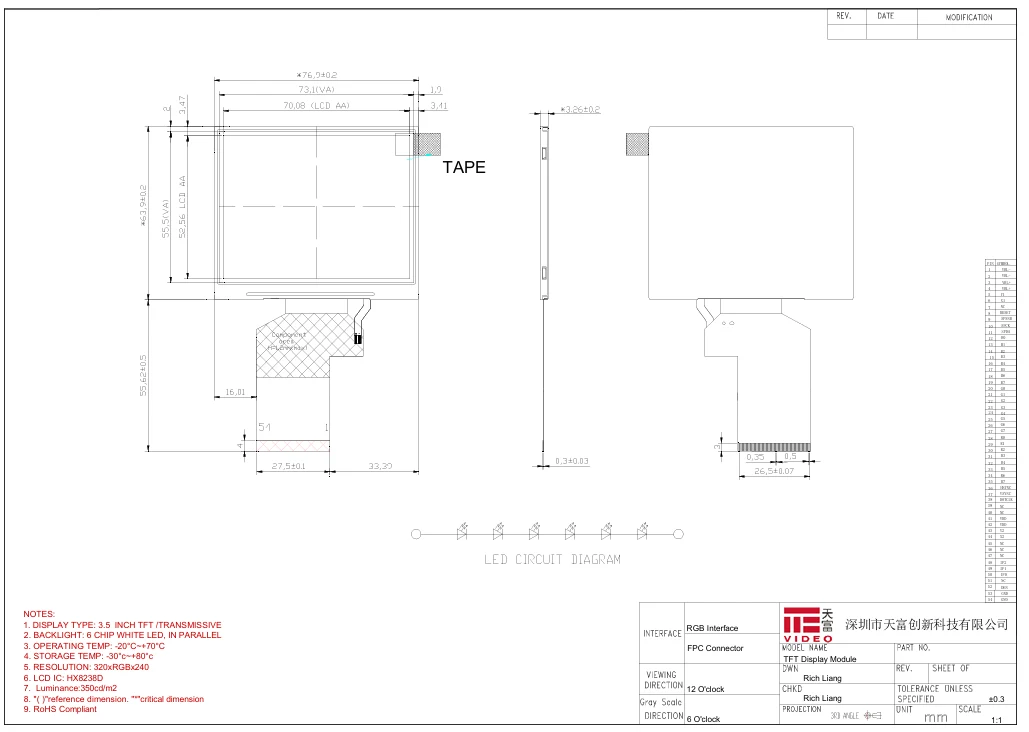

AA, OD, VA మరియు రబ్బరు ఫ్రేమ్‌తో సహా పలు కీలక కొలతల సెట్‌లను అందిస్తుంది, కస్టమర్‌ల స్ట్రక్చరల్ హోల్ ఓపెనింగ్ మరియు లామినేషన్ డిజైన్‌ను సులభతరం చేయడం మరియు అసెంబ్లీ కష్టాన్ని తగ్గించడం.

• విస్తృత వోల్టేజ్ సరఫరా & తక్కువ విద్యుత్ వినియోగం

2.6V–3.6V విస్తృత వోల్టేజ్ ఇన్‌పుట్ శ్రేణిని కలిగి ఉంటుంది, విద్యుత్ సరఫరా హెచ్చుతగ్గులకు తక్కువ సున్నితత్వం, బ్యాటరీతో నడిచే లేదా పారిశ్రామిక విద్యుత్ సరఫరా పరిసరాలకు అనుకూలంగా ఉంటుంది.

16 సంవత్సరాల ప్రత్యేక అనుభవంతో మీ విశ్వసనీయ LCD భాగస్వామి---Tianfu

మీరు పారామీటర్‌లు మరియు ధరలకు మించి బహుళ సరఫరాదారులను పోల్చినప్పుడు, లిక్విడ్ క్రిస్టల్ డిస్‌ప్లే పరిశ్రమలో 16 సంవత్సరాలకు పైగా అంకితమైన అనుభవంతో చిన్న మరియు మధ్యస్థ-పరిమాణ తయారీదారుగా మా ప్రత్యేక విలువను తెలియజేయాలనుకుంటున్నాము. మమ్మల్ని ఎంచుకోవడం అంటే మీరు కేవలం డిస్‌ప్లే మాడ్యూల్ కంటే ఎక్కువ పొందుతారు - మీరు స్థిరమైన, విశ్వసనీయమైన మరియు అత్యంత ప్రతిస్పందించే దీర్ఘకాల భాగస్వామిని పొందుతారు.

✅ మా ఉత్పత్తులు మాకు తెలుసు, మరియు మరింత ముఖ్యంగా, మేము మీ అవసరాలను అర్థం చేసుకున్నాము

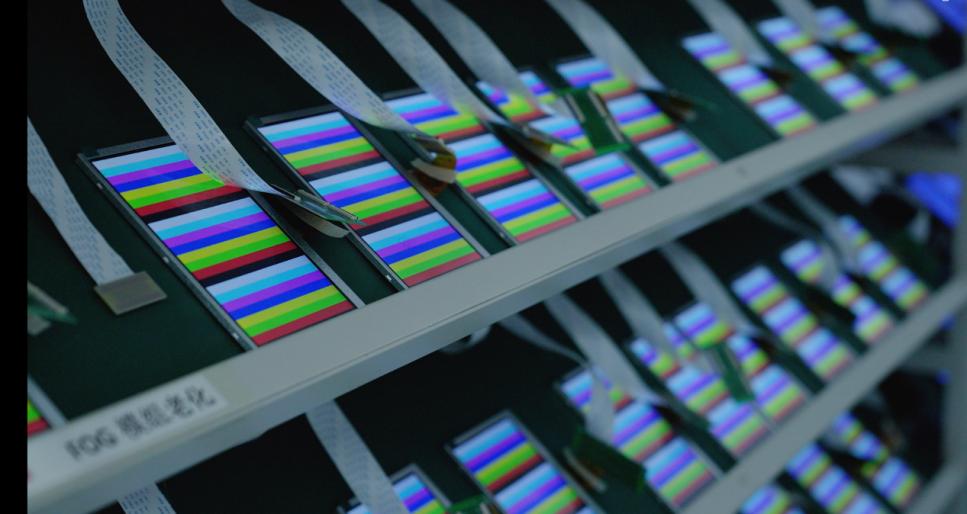

· నిరూపితమైన తయారీ ప్రక్రియలు: 16 సంవత్సరాల సంచిత అనుభవం మాకు HX8238D వంటి క్లాసిక్ డ్రైవర్ ICల అప్లికేషన్‌లో లోతైన నైపుణ్యాన్ని అందించింది. COG బంధం మరియు ITO ఫిల్మ్ లామినేషన్ నుండి వృద్ధాప్య పరీక్షలు మరియు 100% తనిఖీ వరకు, మేము పరిణతి చెందిన మరియు స్థిరమైన ఉత్పత్తి వర్క్‌ఫ్లోలను ఏర్పాటు చేసాము, మీరు స్వీకరించే ప్రతి మాడ్యూల్ స్థిరమైన పనితీరు, విశ్వసనీయత మరియు మన్నికను అందజేస్తుందని నిర్ధారిస్తుంది.

· పెయిన్ పాయింట్-టార్గెటెడ్ డిజైన్: మాడ్యూల్ యొక్క బహుళ-ఇంటర్ఫేస్ అనుకూలత (RGB/CCIR) మరియు ఇండస్ట్రియల్-గ్రేడ్ వైడ్-టెంపరేచర్ టాలరెన్స్ అనేది విస్తృతమైన కస్టమర్ ఫీడ్‌బ్యాక్ ఆధారంగా డిజైన్ ఆప్టిమైజేషన్ల ఫలితాలు. బహుళ ప్రాజెక్ట్‌ల యొక్క విభిన్న అవసరాలను తీర్చడానికి చిన్న మరియు మధ్యస్థ-బ్యాచ్ కస్టమర్‌లకు "బహుముఖ" మరియు బలమైన ప్రదర్శన అవసరమని మేము అర్థం చేసుకున్నాము.

✅ మా మోడరేట్ స్కేల్ అంటే గ్రేటర్ ఫోకస్ మరియు ఫ్లెక్సిబిలిటీ

· రాపిడ్ రెస్పాన్స్ & కమ్యూనికేషన్: పెద్ద సంస్థలకు విలక్షణమైన గజిబిజి విధానాలు లేవు. మీ సాంకేతిక విచారణలు, స్పెసిఫికేషన్ నిర్ధారణలు లేదా సవరణ అభ్యర్థనలు అనుభవజ్ఞులైన ఇంజనీర్లు లేదా ప్రాజెక్ట్ మేనేజర్‌లచే నేరుగా నిర్వహించబడతాయి, ప్రతిస్పందన సమయాలను రోజులలో కాకుండా గంటలలో కొలుస్తారు.

· ఫ్లెక్సిబుల్ అనుకూలీకరణ మద్దతు: మీకు FPC పొడవు, ఇంటర్‌ఫేస్ పిన్‌అవుట్, బ్యాక్‌లైట్ బ్రైట్‌నెస్ లేదా నిర్దిష్ట ఫర్మ్‌వేర్ ఇనిషియలైజేషన్ కోడ్‌ల యొక్క చిన్న-బ్యాచ్ అడాప్టేషన్‌కు సర్దుబాట్లు అవసరమైతే, మేము వేగవంతమైన ఇంజనీరింగ్ ప్రతిస్పందనలను కలిగి ఉన్నాము. మీ 500 యూనిట్ల ఆర్డర్ కీ ఖాతాల వలె అదే ప్రాధాన్యతతో పరిగణించబడుతుంది.

· ఫోకస్-ఆధారిత విలువ: మేము ఈ ప్రధాన వ్యాపారంపై కేంద్రీకృతమై అన్ని ప్రాసెస్ మెరుగుదలలు మరియు నాణ్యత నియంత్రణ చర్యలతో చిన్న నుండి మధ్యస్థ పరిమాణంలో TFT మరియు టచ్ స్క్రీన్‌ల తయారీలో ప్రత్యేకత కలిగి ఉన్నాము. మీరు పొందేది నైపుణ్యం యొక్క కేంద్రీకృత రంగానికి అంకితమైన బృందం యొక్క అవుట్‌పుట్.

✅ మేము మా ప్రతిష్టకు విలువనిస్తాము, నియంత్రిత నాణ్యత మరియు స్థిరమైన సరఫరాను నిర్ధారిస్తాము

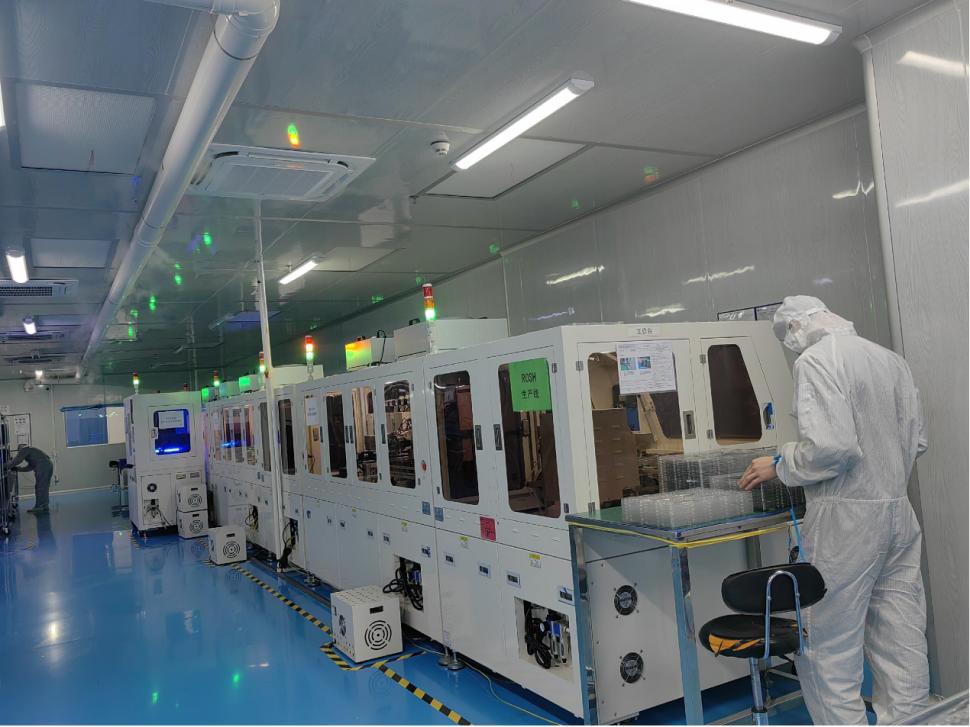

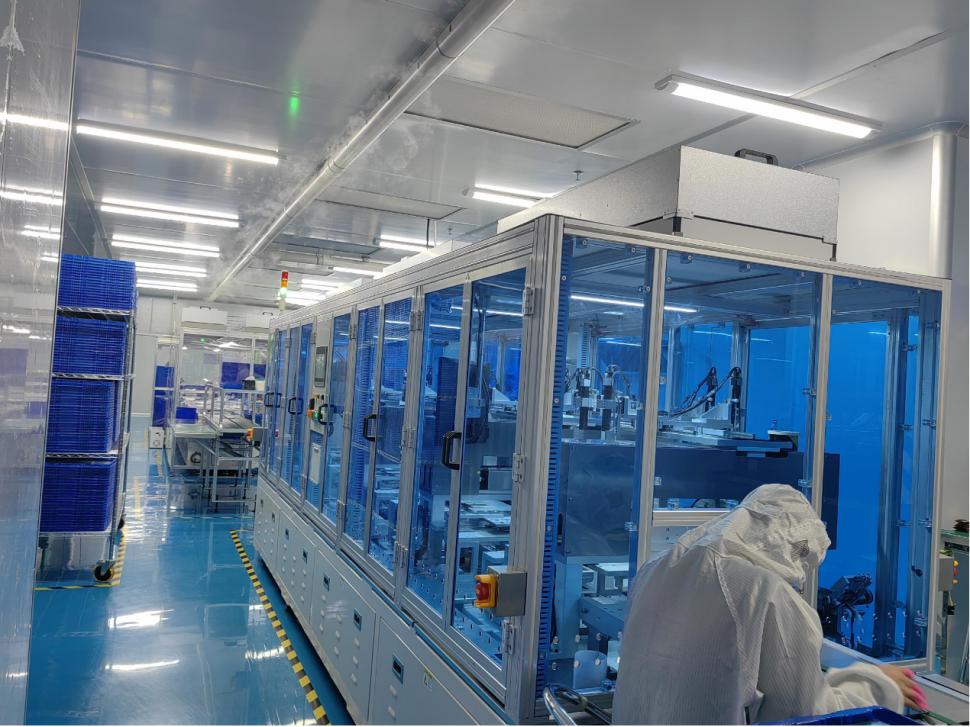

· ఫుల్-సైకిల్ ఇన్-హౌస్ మేనేజ్‌మెంట్: మెటీరియల్ ప్రొక్యూర్‌మెంట్ మరియు SMT ప్లేస్‌మెంట్ నుండి మాడ్యూల్ అసెంబ్లీ మరియు టెస్టింగ్ వరకు, అన్ని క్లిష్టమైన ప్రక్రియలు మా స్వంత సౌకర్యాలలో పూర్తి చేయబడతాయి. ఇది పూర్తి నాణ్యతను గుర్తించడం మరియు నియంత్రణను నిర్ధారిస్తుంది, అవుట్‌సోర్సింగ్ వల్ల కలిగే నాణ్యత హెచ్చుతగ్గుల ప్రమాదాలను తొలగిస్తుంది.

· దీర్ఘకాలిక సరఫరా నిబద్ధత: మేము మీ ప్రాజెక్ట్‌ల కోసం ఉత్పత్తి జీవితచక్రం యొక్క ప్రాముఖ్యతను పూర్తిగా గుర్తించాము. HX8238D వంటి క్లాసిక్ కాంపోనెంట్‌ల కోసం, మేము సురక్షితమైన ఇన్వెంటరీ సిస్టమ్‌ను ఏర్పాటు చేసాము మరియు మీ దీర్ఘకాలిక ఉత్పత్తి అవసరాలకు ఎటువంటి ఆందోళన లేకుండా మద్దతునిస్తూ హామీనిచ్చే నిరంతర సరఫరాను అందించగలము.

· పారదర్శక సహకారం: వివరణాత్మక డేటాషీట్‌లు, పరీక్ష నివేదికలు మరియు ప్రాసెస్ పరిచయాలను అందించడానికి మేము సంతోషిస్తున్నాము. కస్టమర్‌లు సమాచారంతో కొనుగోలు నిర్ణయాలు తీసుకున్నప్పుడు మాత్రమే దీర్ఘకాలిక భాగస్వామ్యాలు నిర్మించబడతాయని మేము విశ్వసిస్తున్నాము.

✅ సమగ్ర ప్రీ-సేల్స్ & అమ్మకాల తర్వాత మద్దతు

· ఉపయోగించడానికి సిద్ధంగా ఉన్న డెవలప్‌మెంట్ సపోర్ట్: ప్రతి మాడ్యూల్ స్పష్టమైన ఇంటర్‌ఫేస్ నిర్వచనాలు, ధృవీకరించబడిన డ్రైవర్ కోడ్‌లు (సాధారణ MCU ప్లాట్‌ఫారమ్‌లకు అనుకూలంగా ఉంటుంది) మరియు స్కీమాటిక్ రిఫరెన్స్‌లతో వస్తుంది, ఇది మీ ఇంజనీర్ల డీబగ్గింగ్ సమయాన్ని గణనీయంగా తగ్గిస్తుంది.

· ఉత్పత్తి అమలు సహాయం: మీరు మా మాడ్యూల్‌లను మొదటిసారి ఉపయోగిస్తుంటే, మేము సాల్డరింగ్, అసెంబ్లీ జాగ్రత్తలు మరియు సాధారణ ఫంక్షనల్ టెస్టింగ్‌పై మార్గదర్శకాలను అందించగలము, సాఫీగా భారీ ఉత్పత్తిని సాధించడంలో మీకు సహాయం చేస్తాము.

· విశ్వసనీయ నాణ్యత హామీ: అన్ని మాడ్యూల్స్ రవాణాకు ముందు 100% ఎలక్ట్రికల్ టెస్టింగ్ మరియు నమూనా విశ్వసనీయత తనిఖీలకు లోనవుతాయి మరియు 12-నెలల నాణ్యత వారంటీ ద్వారా మద్దతు ఇవ్వబడతాయి.

సారాంశంలో, మమ్మల్ని ఎంచుకోవడం అంటే అందించే నమ్మకమైన భాగస్వామిని ఎంచుకోవడం:

16 సంవత్సరాల పరిశ్రమ అనుభవం ద్వారా మెరుగుపరచబడిన ఉత్పత్తులు + చిన్న మరియు మధ్యస్థ సంస్థగా మీ అనుకూలీకరణ అవసరాలకు చురుకైన ప్రతిస్పందన + మా స్వంత బ్రాండ్‌ను రక్షిస్తున్నట్లుగా కఠినమైన నాణ్యత నియంత్రణ.

మేము మార్కెట్‌లో అతిపెద్ద సరఫరాదారు కాకపోవచ్చు, కానీ మిమ్మల్ని బాగా అర్థం చేసుకునేందుకు మరియు మీకు గొప్ప మనశ్శాంతిని అందించడానికి మేము కట్టుబడి ఉన్నాము.

ఫాక్

Q1: ఈ స్క్రీన్ టచ్ ఫంక్షనాలిటీకి మద్దతిస్తుందా?

అవును, ఈ మాడ్యూల్ సింగిల్-పాయింట్ టచ్‌కు మద్దతిచ్చే రెసిస్టివ్ టచ్ స్క్రీన్ (ITO ఫిల్మ్)ని అనుసంధానిస్తుంది. ఇది ప్రామాణిక 4-వైర్ రెసిస్టివ్ ఇంటర్‌ఫేస్‌ను కలిగి ఉంది మరియు బాహ్య టచ్ కంట్రోల్ చిప్ లేదా అంతర్నిర్మిత ADCతో కూడిన MCU అవసరం.

Q2: మీరు కెపాసిటివ్ టచ్‌తో కూడిన సంస్కరణను అందించగలరా?

ప్రస్తుత స్టాండర్డ్ వెర్షన్ రెసిస్టివ్ టచ్‌తో వస్తుంది. కెపాసిటివ్ టచ్ కోసం (మల్టీ-పాయింట్ టచ్‌కు మద్దతు ఇస్తుంది), దయచేసి అనుకూలీకరణ కోసం మమ్మల్ని సంప్రదించండి.

Q3: ఇంటర్‌ఫేస్‌లో CCIR656 మరియు CCIR601 మధ్య తేడా ఏమిటి? నేను ఎలా ఎంచుకోవాలి?

CCIR656 అనేది ఎంబెడెడ్ సింక్ సిగ్నల్ ఫార్మాట్ (సాధారణంగా డిజిటల్ వీడియో స్ట్రీమ్‌ల కోసం ఉపయోగించబడుతుంది), అయితే CCIR601 అనేది ప్రత్యేక సింక్ సిగ్నల్ ఫార్మాట్. మీ ప్రాసెసర్ ప్రామాణిక ITU-R BT.656/BT.601 వీడియో సిగ్నల్‌లను (ఉదా., నిర్దిష్ట మల్టీమీడియా ప్రాసెసర్‌లు) అవుట్‌పుట్ చేస్తే, ప్రత్యక్ష కనెక్షన్ సాధ్యమవుతుంది. మీకు ఖచ్చితంగా తెలియకుంటే, దయచేసి మీ ప్రధాన నియంత్రణ నమూనాను అందించండి మరియు మేము ఎంపికలో సహాయం చేస్తాము.

Q4: ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -10°C ~ +60°C విస్తృత పరిధికి విస్తరించవచ్చా?

ప్రామాణిక ఉత్పత్తి ఈ ఉష్ణోగ్రత పరిధిని కలిగి ఉంటుంది. -30°C ~ +80°C వంటి పారిశ్రామిక విస్తృత-ఉష్ణోగ్రత అవసరాల కోసం, అనుకూలీకరణను చర్చించవచ్చు, ఇందులో సాధారణంగా ద్రవ క్రిస్టల్ పదార్థాలు మరియు తయారీ ప్రక్రియలకు సర్దుబాట్లు ఉంటాయి.

Q5: సరిపోలే డ్రైవర్ బోర్డులు లేదా అడాప్టర్ బోర్డులు అందుబాటులో ఉన్నాయా?

మేము మీ సర్క్యూట్ డిజైన్‌ను సులభతరం చేయడానికి RGB అడాప్టర్ బోర్డ్‌లు మరియు టచ్ అడాప్టర్ బోర్డ్‌లను (టచ్ ICలతో సహా) అందించగలము. వివరాల కోసం దయచేసి మా విక్రయ బృందాన్ని సంప్రదించండి.

ఉత్పత్తి & వినియోగానికి సంబంధించినది

Q6: మాడ్యూల్ యొక్క ESD రక్షణ స్థాయి ఏమిటి?

మాడ్యూల్ ±8kV (ఎయిర్ డిశ్చార్జ్) / ±4kV (కాంటాక్ట్ డిశ్చార్జ్) యొక్క ESD పరీక్షలలో ఉత్తీర్ణత సాధించింది, సాధారణ పారిశ్రామిక పరిసరాల అవసరాలను తీరుస్తుంది. ఉత్పత్తి గృహాన్ని రూపకల్పన చేసేటప్పుడు తగిన గ్రౌండింగ్ మరియు ఇన్సులేషన్ చర్యలు తీసుకోవాలని సిఫార్సు చేయబడింది.

Q7: 15ms ప్రతిస్పందన సమయం చలన అస్పష్టతకు కారణమవుతుందా?

15ms అనేది సాధారణ గ్రే-టు-గ్రే ప్రతిస్పందన సమయం, ఇది పారిశ్రామిక నియంత్రణ, ఇన్‌స్ట్రుమెంటేషన్ మరియు ఇంటరాక్టివ్ ఇంటర్‌ఫేస్‌ల వంటి చాలా దృశ్యాలకు సరిపోతుంది. హై-స్పీడ్ వీడియో ప్లేబ్యాక్ కోసం (ఉదా., 30fps పైన), వాస్తవ డైనమిక్ ఇమేజ్ పనితీరును అంచనా వేయాలని సిఫార్సు చేయబడింది.

Q8: మాడ్యూల్ బ్యాక్‌లైట్ ఎలా కనెక్ట్ చేయబడింది?

మాడ్యూల్ బ్యాక్‌లైట్ డ్రైవర్ సర్క్యూట్‌ను కలిగి ఉండదు, కానీ LED బ్యాక్‌లైట్ పిన్‌లను అందిస్తుంది (సాధారణంగా +3.3V మరియు GND). మీరు బాహ్య స్థిరమైన ప్రస్తుత మూలం లేదా బ్యాక్‌లైట్ డ్రైవర్ సర్క్యూట్‌ను కనెక్ట్ చేయాలి. ప్రస్తుత బ్యాక్‌లైట్ LED ల యొక్క సిరీస్-సమాంతర కాన్ఫిగరేషన్‌పై ఆధారపడి ఉంటుంది (సాధారణ విలువ: సుమారు 60-100mA).
