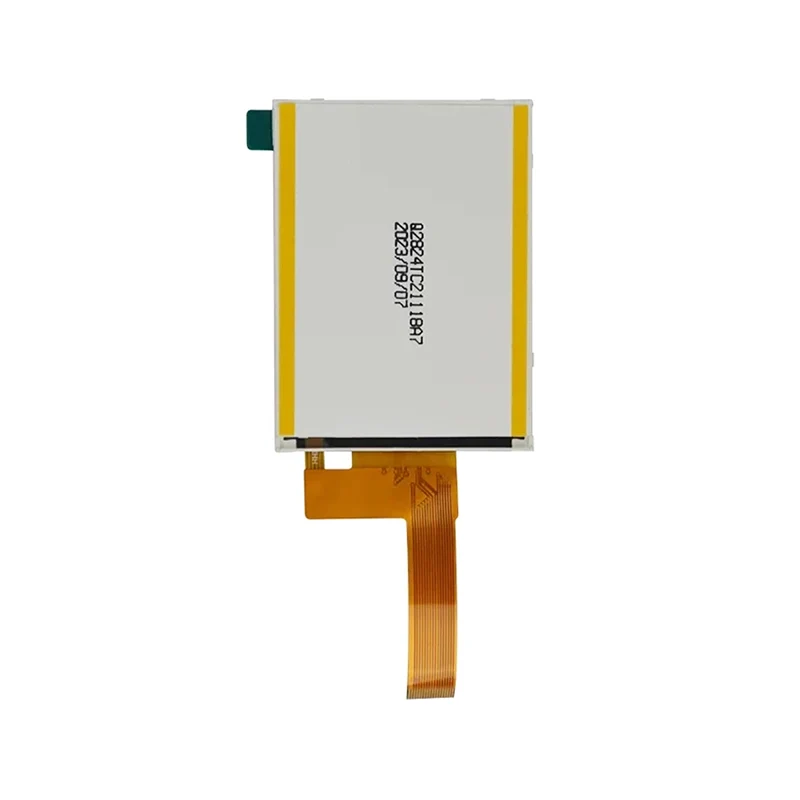

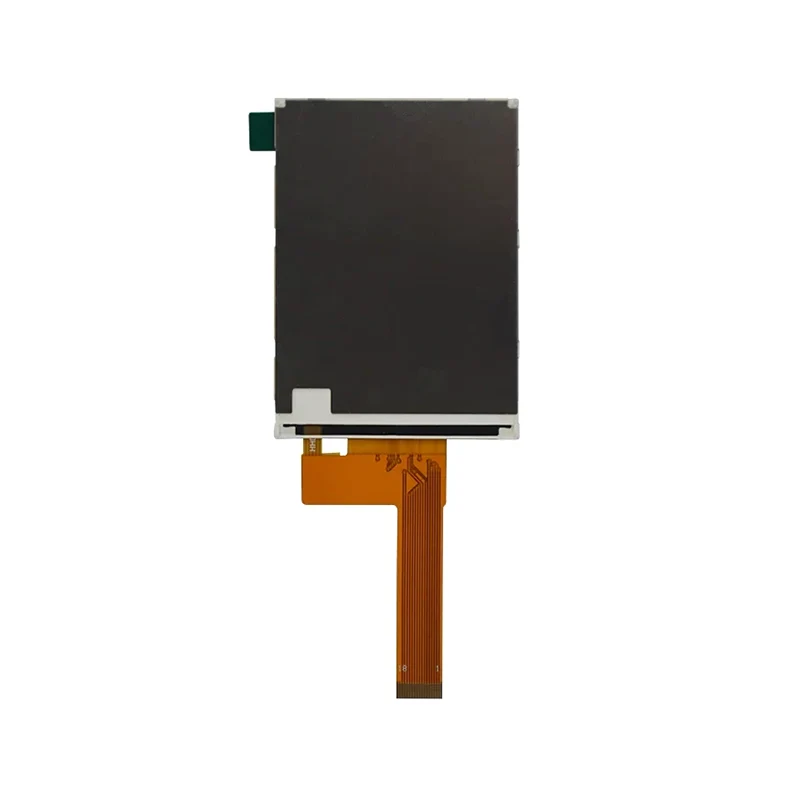

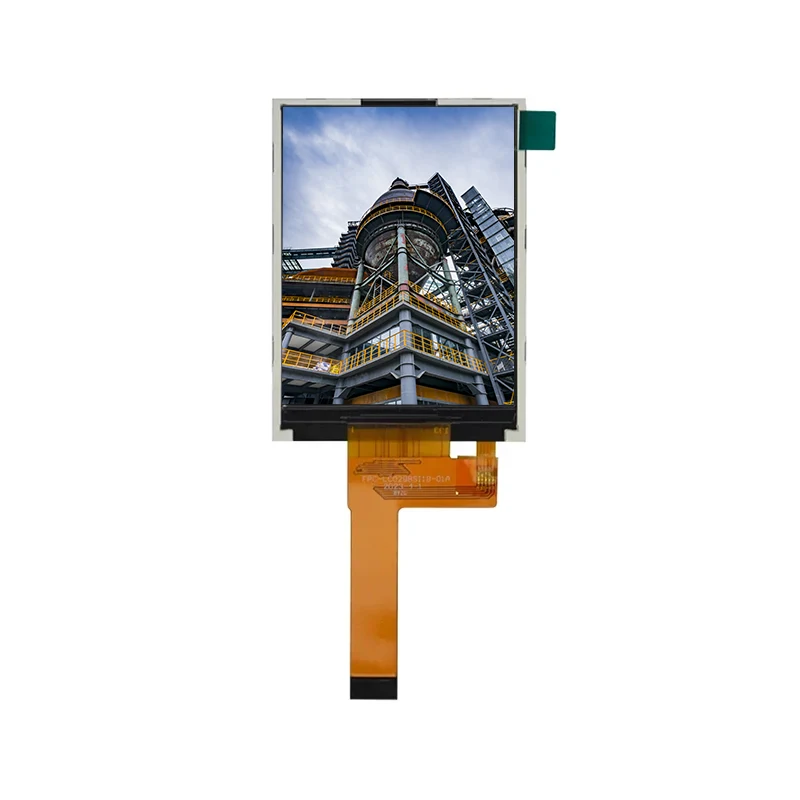

2.8 '8 బిట్ స్టాండర్డ్ టిఎన్ టిఎఫ్‌టి ఎల్‌సిడి స్క్రీన్ మాడ్యూల్

ప్రదర్శన రకం

2.8 "TFT-LCD (సాధారణంగా తెలుపు, ప్రసారం)

తీర్మానం

240 × 320 పిక్సెల్స్ (గ్రాఫిక్ డాట్-మ్యాట్రిక్స్)

క్రియాశీల ప్రాంతం

43.20 మిమీ (డబ్ల్యూ) × 57.60 మిమీ (హెచ్)

డ్రైవర్ ఐసి

ST7789V

లాజిక్ వోల్టేజ్

2.5–3.6 వి (టైప్. 3.3 వి)

ఇన్పుట్ వోల్టేజ్ (విల్/విహెచ్)

తక్కువ: GND - 0.2 × VCC / అధిక: 0.8 × VCC -VC

బ్యాక్‌లైట్ కాన్ఫిగరేషన్

సమాంతరంగా 4 వైట్ LED లు (80mA 3.2V)

బ్యాక్‌లైట్ ప్రకాశం

250–300 CD/m² (టైప్. 280 CD/m²)

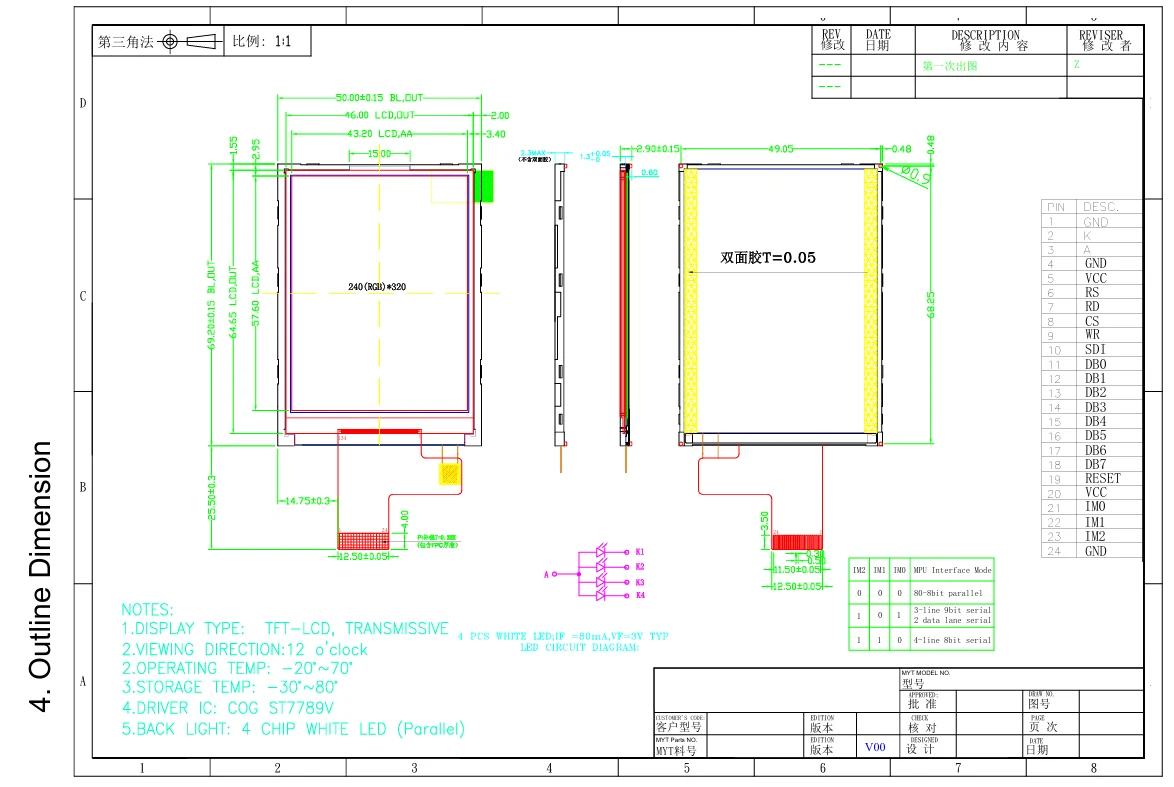

రూపురేఖల కొలతలు

50.0 మిమీ (డబ్ల్యూ) × 69.20 మిమీ (హెచ్) × 2.9 మిమీ (టి)

ఆపరేటింగ్ ఉష్ణోగ్రత

-20 ° C నుండి +70 ° C (90% RH మాక్స్)

నిల్వ ఉష్ణోగ్రత

-30 ° C నుండి +80 ° C (80% RH మాక్స్)

కాంట్రాస్ట్ రేషియో

500: 1 (విలక్షణమైనది)

ప్రతిస్పందన సమయం

16ms (విలక్షణమైన)

వీక్షణ కోణం

- క్షితిజ సమాంతర: ± 45 ° (cr≥10)
- నిలువు (ఎగువ/దిగువ): 50 °/20 ° (CR≥10)

కలర్ గమోట్ (CIE 1931)

తెలుపు: (0.301x, 0.337y)
ఎరుపు: (0.621x, 0.332y)
ఆకుపచ్చ: (0.294x, 0.577y)
నీలం: (0.141x, 0.157y)

ప్రసారం

6.4% (విలక్షణమైనది)

ఇంటర్ఫేస్ రకం

- 8-బిట్ MCU సమాంతర (8080 టైమింగ్)
-3-లైన్ 9-బిట్ సీరియల్
-2-డేటా-లేన్ సీరియల్
-4-లైన్ 8-బిట్ సీరియల్

ప్రామాణిక ఉత్పత్తులు

అనుకూలీకరించిన ఉత్పత్తులు

ఆర్డర్ పరిమాణం

డెలివరీ సమయం

అనుకూలీకరణ రకం

డెలివరీ సమయం

1-30 పిసిలు

వెంటనే

జనరల్

5-8 వారాలు

31-100 పిసిలు

1 వారం

Fpc

4 వారాలు

101-500 పిసిలు

1-2 వారాలు

Ctp

6 వారాలు

501-1000 పిసిలు

2-5 వారాలు

బి/ఎల్

6 వారాలు

1001-5000 పిసిలు

4-5 వారాలు

డ్రైవర్ బోర్డు

8 వారాలు

5000+ పిసిలు

5-7 వారాలు

LCD ప్యానెల్

16 వారాలు
