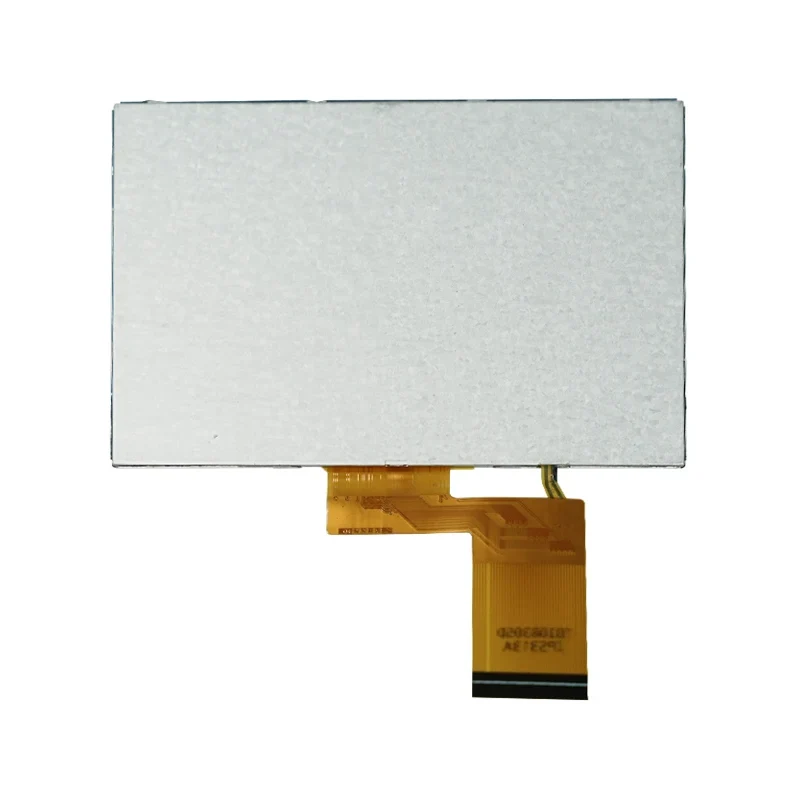

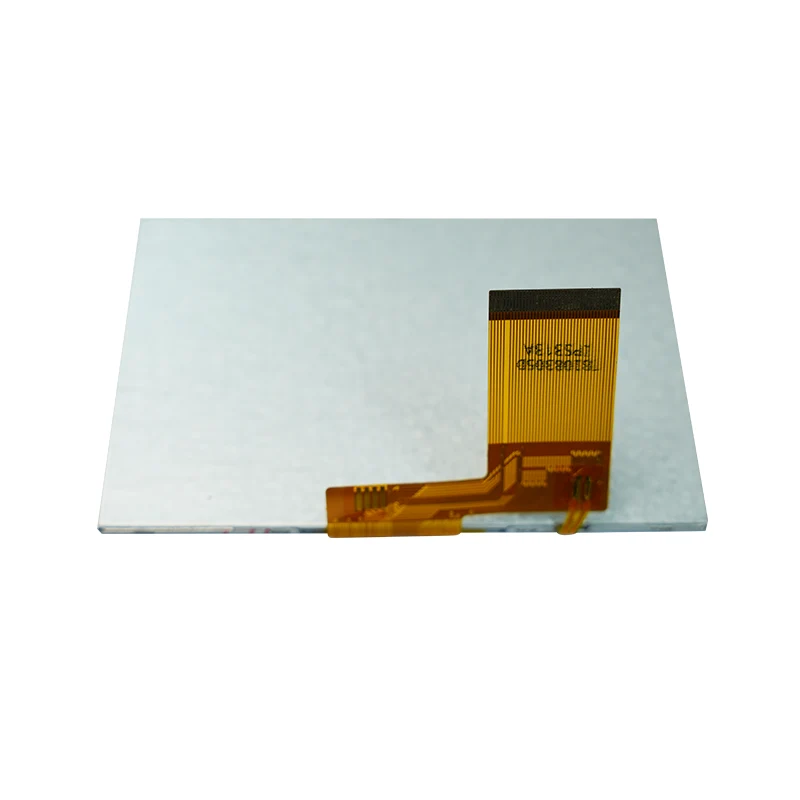

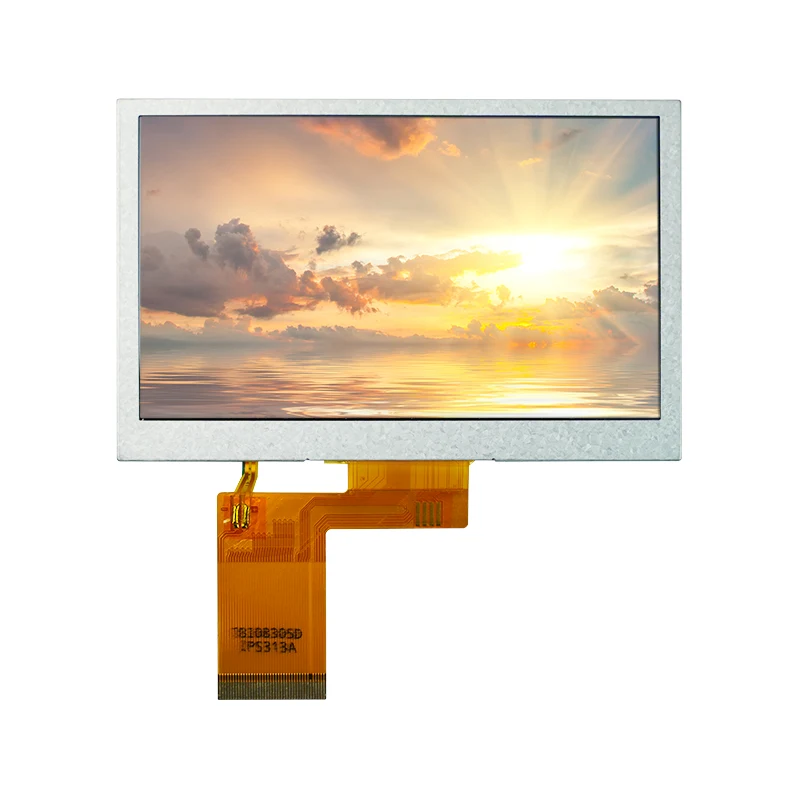

4.3 '' ఇండస్ట్రియల్ హెచ్‌డిఎంఐ టిఎఫ్‌టి ఎల్‌సిడి డిస్ప్లే మాడ్యూల్

కోర్ స్పెసిఫికేషన్స్

ప్రదర్శన పరిమాణం

4.3-అంగుళాల TFT-LCD

తీర్మానం

480 × RGB × 272

క్రియాశీల ప్రాంతం

95.04 మిమీ (డబ్ల్యూ) × 53.86 మిమీ (హెచ్)

పిక్సెల్ పిచ్

0.198 మిమీ (హెచ్) × 0.198 మిమీ (డబ్ల్యూ)

ప్రదర్శన మోడ్

సాధారణంగా తెలుపు, ప్రసారం

డ్రైవర్ ఐసి

ILI6485

విద్యుత్ పారామితులు

విద్యుత్ సరఫరా (VDD)

3.2V (విలక్షణమైన)

లాజిక్ వోల్టేజ్ (విల్/విఐహెచ్)

తక్కువ: 0–0.64 వి / హై: 2.56–3.2 వి

LED ఫార్వర్డ్ వోల్టేజ్

18.9 వి -23.8 వి (21.4 వి టైప్)

LED కరెంట్

20mA (విలక్షణమైన)

ఆప్టికల్ పనితీరు

ప్రకాశం

160–200 CD/m² (180 రకం)

కాంట్రాస్ట్ రేషియో

500: 1–700: 1

వీక్షణ కోణం (h/v)

60 ° –70 ° / 45 ° –60 ° (cr> 10)

రంగు స్వరసప్తకం

45% –50% (CIE1931)

ప్రతిస్పందన సమయం

20-30ms (25ms టైప్)

పర్యావరణ రేటింగ్స్

ఆపరేటింగ్ టెంప్

-10 ° C నుండి 60 ° C.

నిల్వ తాత్కాలిక

-20 ° C నుండి 70 ° C.

తేమ

10% –90% RH

బ్యాక్‌లైట్ జీవితకాలం

15,000–20,000 గంటలు

ఇంటర్ఫేస్ & విశ్వసనీయత

ఇంటర్ఫేస్ రకం

24-బిట్ RGB సమాంతర

కీ పిన్స్

LEDK/LED, HSYNC/VSYNC, 24 × RGB డేటా

థర్మల్ షాక్ టెస్ట్

-20 ° C↔ 60 ° C, 25 చక్రాలు

వైబ్రేషన్ పరీక్ష

50hz, 2cm వ్యాప్తి, x/y/z అక్షాలు
