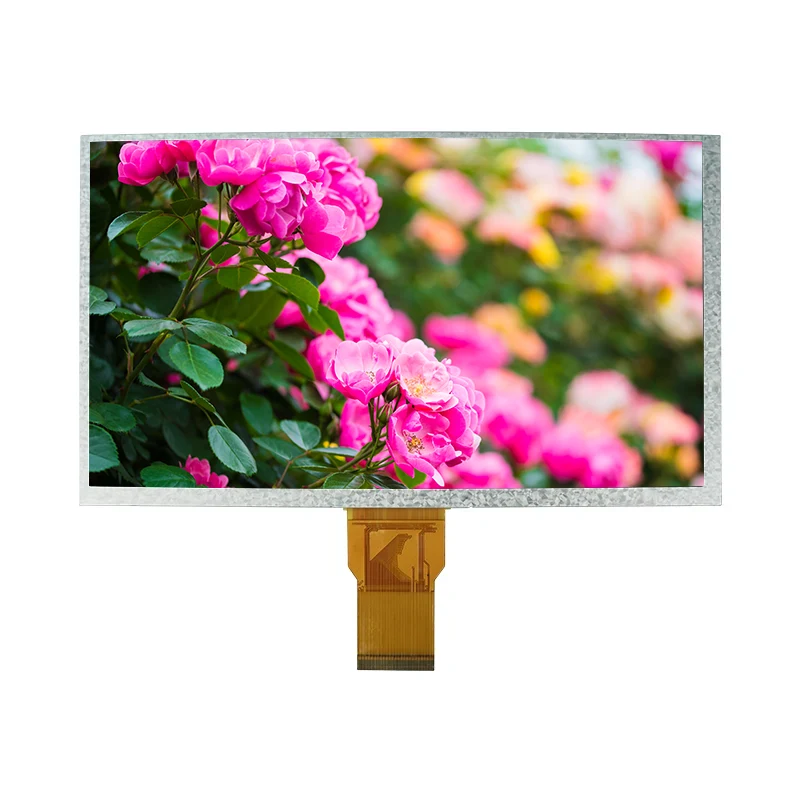

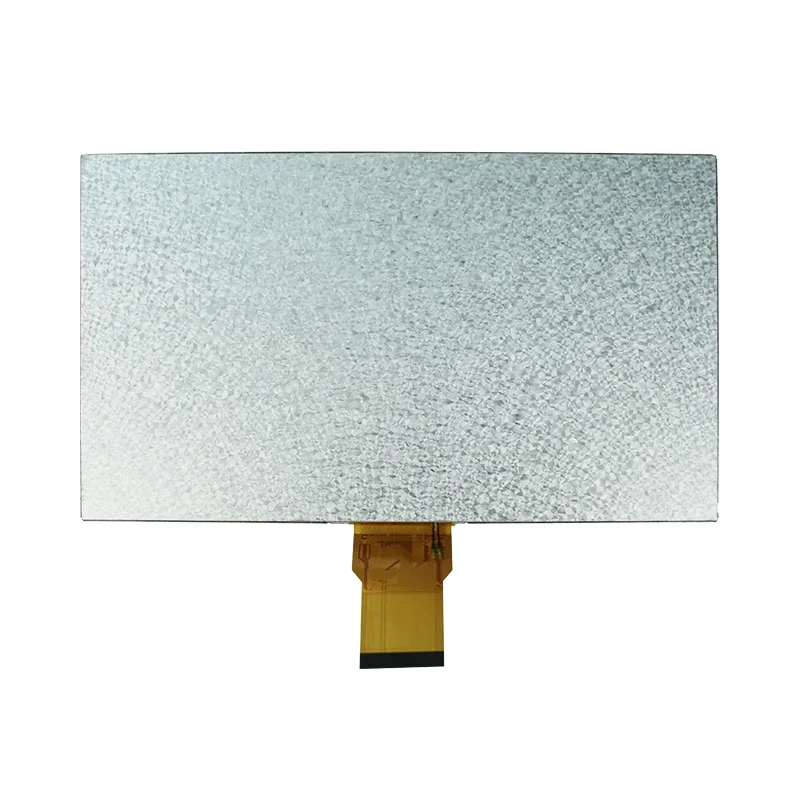

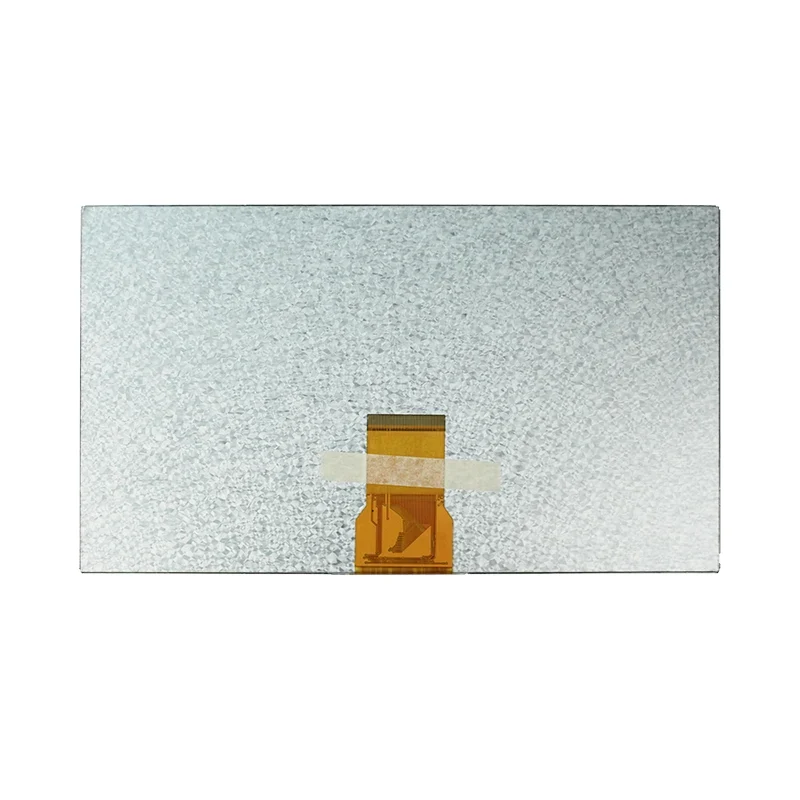

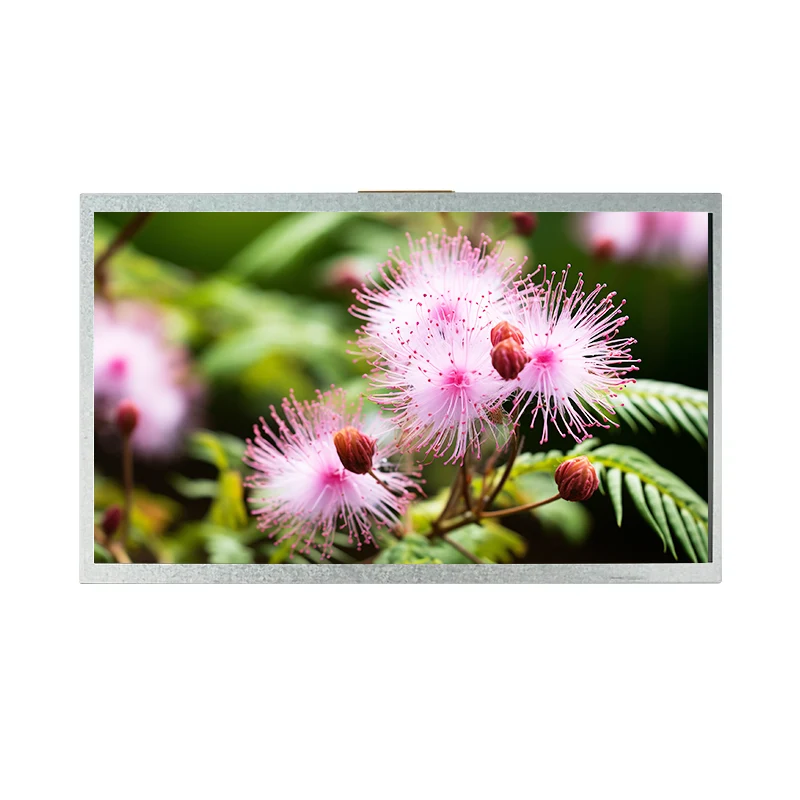

9.0 'ఇండస్ట్రియల్ హెచ్‌డిఎంఐ టిఎఫ్‌టి ఎల్‌సిడి డిస్ప్లే మాడ్యూల్

కోర్ స్పెసిఫికేషన్స్

ప్రదర్శన పరిమాణం

9.0-అంగుళాల A-SI TFT-LCD (ట్రాన్స్మిసివ్)

తీర్మానం

800 (RGB) × 480 పిక్సెల్స్ (RGB- స్ట్రిప్)

ప్రదర్శన మోడ్

సాధారణ తెలుపు టిఎన్, 6 ఓక్లాక్ వీక్షణ దిశ

ఇంటర్ఫేస్

24-బిట్ సమాంతర RGB (MPU ఇంటర్ఫేస్)

విద్యుత్ సరఫరా వోల్టేజ్

• డిజిటల్ (డివిడిడి): 2.8–3.3 వి
• అనలాగ్ (AVDD): 9.4–9.8 V
• గేట్ ఆన్ (VGH): 17–19 V
• గేట్ ఆఫ్ (VGL): -6.6 ~ -5.4 V
• VCOM: 4.0–4.4 V (కనీస ఫ్లికర్ కోసం సర్దుబాటు)

బ్యాక్‌లైట్

• కాన్ఫిగరేషన్: 18 వైట్ LED లు (3 × 6 శ్రేణి)
• మొత్తం కరెంట్: 120 మా
• ఫార్వర్డ్ వోల్టేజ్ (LED): 9.0–9.9 V
• జీవితకాలం: 20,000 గంటలు
• LCM ప్రకాశం: 120 CD/m²

సంపూర్ణ గరిష్ట రేటింగ్స్

ఆపరేటింగ్ ఉష్ణోగ్రత

-10.0 ° C ~ 60.0 ° C.

నిల్వ ఉష్ణోగ్రత

-20.0 ° C ~ 70.0 ° C.

ఆప్టికల్ లక్షణాలు (TA = 25 ± 2 ° C)

ప్రతిస్పందన సమయం (tr+tf)

25 ఎంఎస్ (టైప్.) / 35 ఎంఎస్ (గరిష్టంగా.)

కాంట్రాస్ట్ రేషియో

350: 1 (టైప్.)

ప్రకాశం ఏకరూపత

≥75% (టైప్.)

వీక్షణ కోణం

• క్షితిజ సమాంతర (φ): ± 45 °
• నిలువు (θ): +20 ° (పైకి) / -45 ° (డౌన్)

NTSC కలర్ స్వరసప్తకం

51%

ప్రామాణిక ఉత్పత్తులు

అనుకూలీకరించిన ఉత్పత్తులు

ఆర్డర్ పరిమాణం

డెలివరీ సమయం

అనుకూలీకరణ రకం

డెలివరీ సమయం

1-30 పిసిలు

వెంటనే

B/L & FPC & TP

5 వారాల్లో

31-100 పిసిలు

1 వారం

B/L & FPC & TP

5 వారాల్లో

101-500 పిసిలు

2 వారాల్లో

B/L & FPC & TP

5 వారాల్లో

501-1000 పిసిలు

3 వారాల్లో

B/L & FPC & TP

 5 వారాల్లో

1001-5000 పిసిలు

3 వారాల్లో

BL & FPC & TP

6 వారాల్లో

5000+ పిసిలు

4 వారాల్లో

BL & FPC & TP

6 వారాల్లో
