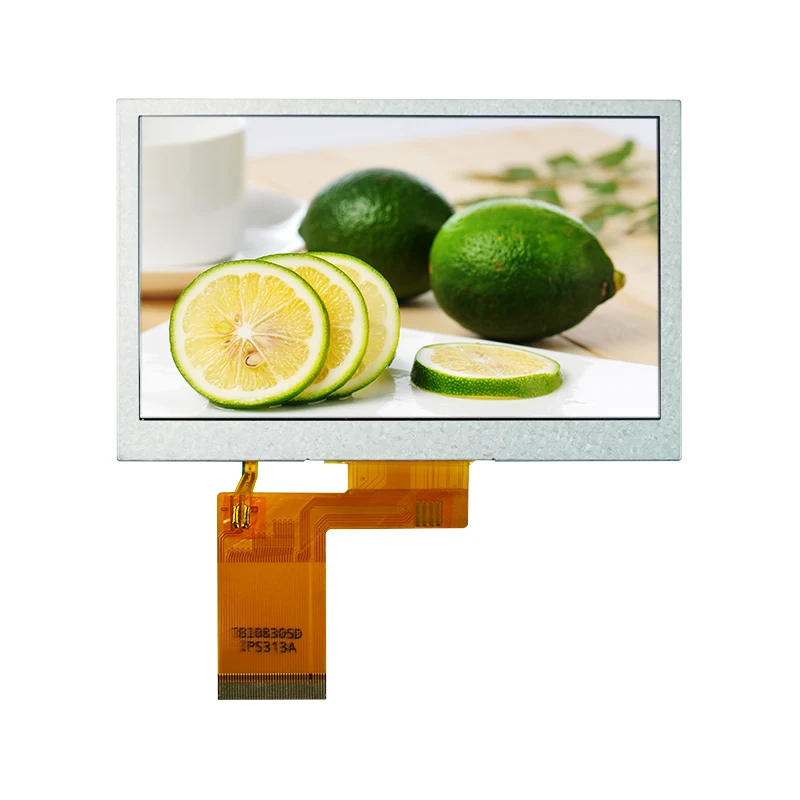

4.3' ట్రాన్స్మిసివ్ IPS కలర్ TFT LCD డిస్ప్లే మాడ్యూల్

కోర్ ఫీచర్లు

• అధిక ప్రకాశం ప్రదర్శన: 500 cd/m² (కనీసం 450 cd/m²) యొక్క సాధారణ ప్రకాశం, బలమైన పరిసర కాంతిలో కూడా స్పష్టమైన దృశ్యమానతను నిర్ధారిస్తుంది.

• వైడ్ టెంపరేచర్ ఆపరేషన్: పారిశ్రామిక వాతావరణాలకు అనువైన ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -20°C నుండి 60°C వరకు మద్దతు ఇస్తుంది.

• విస్తృత వీక్షణ కోణాలు: సాధారణ క్షితిజ సమాంతర వీక్షణ కోణం 70° మరియు నిలువు వీక్షణ కోణం 45°–60°, బహుళ కోణాల నుండి సౌకర్యవంతమైన వీక్షణను అనుమతిస్తుంది.

• వేగవంతమైన ప్రతిస్పందన: సాధారణ ప్రతిస్పందన సమయం 20ms, డైనమిక్ చిత్రాలను ప్రదర్శించడానికి అనువైనది.

• శక్తి-పొదుపు డిజైన్: తెలుపు LED బ్యాక్‌లైట్ కోసం ఆప్టిమైజ్ చేసిన సామర్థ్యంతో 3.2V తక్కువ వోల్టేజ్‌తో పనిచేస్తుంది.

Tianfu అనుకూలీకరించిన 4.3’ ట్రాన్స్మిసివ్ IPS కలర్ TFT LCD డిస్ప్లే మాడ్యూల్ స్పెసిఫికేషన్

Tianfu 4.3’ ట్రాన్స్మిసివ్ IPS కలర్ TFT LCD డిస్ప్లే మాడ్యూల్ వివరాలు

4.3' ట్రాన్స్మిసివ్ IPS కలర్ TFT LCD డిస్ప్లే మాడ్యూల్ క్రింది విధంగా వివిధ రంగాలలో ఉపయోగించబడుతుంది:

పారిశ్రామిక ఆటోమేషన్ మరియు నియంత్రణ

• పారిశ్రామిక HMI ప్యానెల్లు: ఉత్పత్తి లైన్ పర్యవేక్షణ, పరికరాల స్థితి ప్రదర్శన

• పరీక్ష మరియు కొలత పరికరాలు: ఒస్సిల్లోస్కోప్, స్పెక్ట్రమ్ ఎనలైజర్ డిస్‌ప్లే ఇంటర్‌ఫేస్‌లు

• PLC కంట్రోల్ టెర్మినల్స్: ఫ్యాక్టరీ ఆటోమేషన్ సిస్టమ్స్ కోసం మానవ-మెషిన్ ఇంటర్‌ఫేస్‌లు

ఆటోమోటివ్ మరియు రవాణా వ్యవస్థలు

• ఇన్-వెహికల్ నావిగేషన్ డిస్‌ప్లేలు: ఆఫ్టర్‌మార్కెట్ కార్ నావిగేషన్ స్క్రీన్‌లు

• ప్రజా రవాణా సమాచారం: బస్ స్టాప్ అరైవల్ సిస్టమ్స్, టికెటింగ్ టెర్మినల్స్

• నిర్మాణ యంత్ర పరికరాలు: ఎక్స్కవేటర్, క్రేన్ ఆపరేటర్ ప్యానెల్లు

వైద్య మరియు ఆరోగ్య సంరక్షణ సామగ్రి

• పోర్టబుల్ మెడికల్ పరికరాలు: మానిటర్, డయాగ్నస్టిక్ ఎక్విప్‌మెంట్ డిస్‌ప్లేలు

• హెల్త్ మానిటరింగ్ టెర్మినల్స్: కమ్యూనిటీ హెల్త్‌కేర్ డివైజ్ ఇంటర్‌ఫేస్‌లు

• ప్రయోగశాల పరికరాలు: విశ్లేషణాత్మక సాధనాల కోసం డేటా డిస్ప్లే స్క్రీన్‌లు

స్మార్ట్ హోమ్ మరియు IoT

• స్మార్ట్ కంట్రోల్ ప్యానెల్‌లు: హోమ్ సెంట్రల్ కంట్రోల్ సిస్టమ్‌ల కోసం టచ్ ఇంటర్‌ఫేస్‌లు

• సెక్యూరిటీ మానిటరింగ్ డిస్‌ప్లేలు: బిల్డింగ్ ఇంటర్‌కామ్ సిస్టమ్ స్క్రీన్‌లు

• స్మార్ట్ ఉపకరణాల ఇంటర్‌ఫేస్‌లు: హై-ఎండ్ రిఫ్రిజిరేటర్, వాషింగ్ మెషీన్ కంట్రోల్ ప్యానెల్‌లు

వాణిజ్య మరియు రిటైల్ సామగ్రి

• POS సిస్టమ్స్: రిటైల్ టెర్మినల్ డిస్ప్లేలు

• అడ్వర్టైజింగ్ ఇన్ఫర్మేషన్ స్క్రీన్‌లు: చిన్న తరహా డిజిటల్ సైనేజ్ అప్లికేషన్‌లు

మా క్లయింట్ యొక్క మూల్యాంకనం: ఇండస్ట్రియల్ థర్మోస్టాట్ ప్యానెల్

ఒక పారిశ్రామిక పరికరాల తయారీదారు ఈ మాడ్యూల్‌ను వారి ఉష్ణోగ్రత నియంత్రణ వ్యవస్థ కోసం డిస్‌ప్లే ఇంటర్‌ఫేస్‌గా స్వీకరించారు. ఇది ప్రకాశం క్షీణత లేకుండా -10°C వద్ద కోల్డ్ స్టోరేజీ వాతావరణంలో 2 సంవత్సరాలకు పైగా స్థిరంగా పనిచేస్తుంది. వీక్షణ కోణం బహుళ-కోణ పర్యవేక్షణ కోసం అవసరాలను తీరుస్తుంది.

Q1: ఈ 4.3-అంగుళాల TFT మాడ్యూల్ కోసం విద్యుత్ సరఫరా అవసరాలు ఏమిటి?

A: మాడ్యూల్‌కు రెండు విద్యుత్ సరఫరాలు అవసరం: 1) లాజిక్ విభాగానికి 3.2V (సాధారణం); 2) LED బ్యాక్‌లైట్ కోసం 12–16V, సాధారణ విలువ 14V. బ్యాక్‌లైట్ కరెంట్ సుమారు 40mA. డిస్ప్లే పనితీరును ప్రభావితం చేసే వోల్టేజ్ హెచ్చుతగ్గులను నివారించడానికి స్థిరమైన DC-DC కన్వర్టర్‌ని ఉపయోగించమని సిఫార్సు చేయబడింది.

Q2: మాడ్యూల్ సాధారణంగా తక్కువ-ఉష్ణోగ్రత వాతావరణంలో పనిచేయగలదా?

A: అవును, ఈ మాడ్యూల్ కఠినమైన పరీక్షకు గురైంది మరియు సాధారణంగా -20°C నుండి 60°C వరకు పరిసర ఉష్ణోగ్రత పరిధిలో పనిచేయగలదు. తక్కువ-ఉష్ణోగ్రత వాతావరణంలో, ప్రారంభ ప్రారంభ సమయం కొద్దిగా పొడిగించబడవచ్చు (సుమారు 1-2 సెకన్లు), కానీ ప్రదర్శన పనితీరు ప్రభావితం కాదు. నిల్వ ఉష్ణోగ్రత పరిధి -20°C నుండి 70°C.

Q3: మాడ్యూల్ యొక్క వీక్షణ కోణం లక్షణాలు ఏమిటి? ఏ సంస్థాపన స్థానాలు అనుకూలంగా ఉంటాయి?

జ: ఈ మాడ్యూల్ 12 గంటల వీక్షణ కోణం డిజైన్‌ను స్వీకరిస్తుంది, సాధారణ క్షితిజ సమాంతర వీక్షణ కోణం 70° మరియు నిలువు వీక్షణ కోణం 45°–60°. ఇది పరిశీలకుడి కళ్ళతో లేదా కొంచెం పైన ఉన్న స్థాన స్థాయిలో సంస్థాపనకు అనుకూలంగా ఉంటుంది. బహుళ-కోణ వీక్షణ అవసరమయ్యే అప్లికేషన్‌ల కోసం, ఇన్‌స్టాలేషన్ కోణాన్ని సర్దుబాటు చేయడం లేదా ఇతర వీక్షణ కోణం స్పెసిఫికేషన్‌లతో మోడల్‌ను ఎంచుకోవాలని సిఫార్సు చేయబడింది.

Q4: 20ms ప్రతిస్పందన సమయం వీడియో ప్లేబ్యాక్‌కు మద్దతు ఇస్తుందా?

A: సాధారణ ప్రతిస్పందన సమయం 20ms (గరిష్టంగా 30ms) డేటా అప్‌డేట్‌లు, GUI స్విచింగ్ మరియు స్టాండర్డ్-డెఫినిషన్ వీడియో ప్లేబ్యాక్‌తో సహా చాలా అప్లికేషన్ దృశ్యాలకు మద్దతు ఇస్తుంది. హై-స్పీడ్ మోషన్ వీడియో లేదా గేమింగ్ అప్లికేషన్‌ల కోసం, తక్కువ ప్రతిస్పందన సమయంతో ప్రత్యేక మోడల్‌ని ఎంచుకోవాలని సిఫార్సు చేయబడింది.

Q5: మాడ్యూల్ జీవితకాలం మరియు బ్యాక్‌లైట్ డిగ్రేడేషన్ ఎలా ఉంటుంది?

A: రేట్ చేయబడిన ఆపరేటింగ్ పరిస్థితుల్లో, మాడ్యూల్ 30,000 గంటల కంటే ఎక్కువ జీవితకాలం ఉండేలా రూపొందించబడింది. LED బ్యాక్‌లైట్ ప్రకాశం క్షీణత సాధారణంగా 10,000 గంటల్లో 10% కంటే తక్కువగా ఉంటుంది. బ్యాక్‌లైట్ జీవితాన్ని పొడిగించడానికి ఎక్కువ కాలం పాటు గరిష్ట ప్రకాశంతో పనిచేయడాన్ని నివారించాలని సిఫార్సు చేయబడింది.

Q6: ఇది టచ్ కార్యాచరణకు మద్దతు ఇస్తుందా?

జ: ఈ మోడల్ డిస్ప్లే-మాత్రమే మాడ్యూల్ మరియు టచ్ ఫంక్షనాలిటీని ఏకీకృతం చేయదు. అయినప్పటికీ, మేము సరిపోలే రెసిస్టివ్ లేదా కెపాసిటివ్ టచ్ స్క్రీన్ భాగాలను అందిస్తాము మరియు లామినేషన్ ప్రక్రియలో సహాయం చేస్తాము. టచ్ స్క్రీన్‌ను విడిగా కొనుగోలు చేసి, ఏకీకృతం చేయాలి.

నమూనా సరఫరా విధానం

నమూనా లభ్యత: కస్టమర్ మూల్యాంకనం మరియు పరీక్ష కోసం 1-10 ముక్కల చిన్న-బ్యాచ్ నమూనాలు అందుబాటులో ఉన్నాయి.

చేర్చబడిన డాక్యుమెంటేషన్: ప్రతి నమూనా ప్యాకేజీలో ఇవి ఉంటాయి:

• ఉత్పత్తి డేటాషీట్‌ను పూర్తి చేయండి

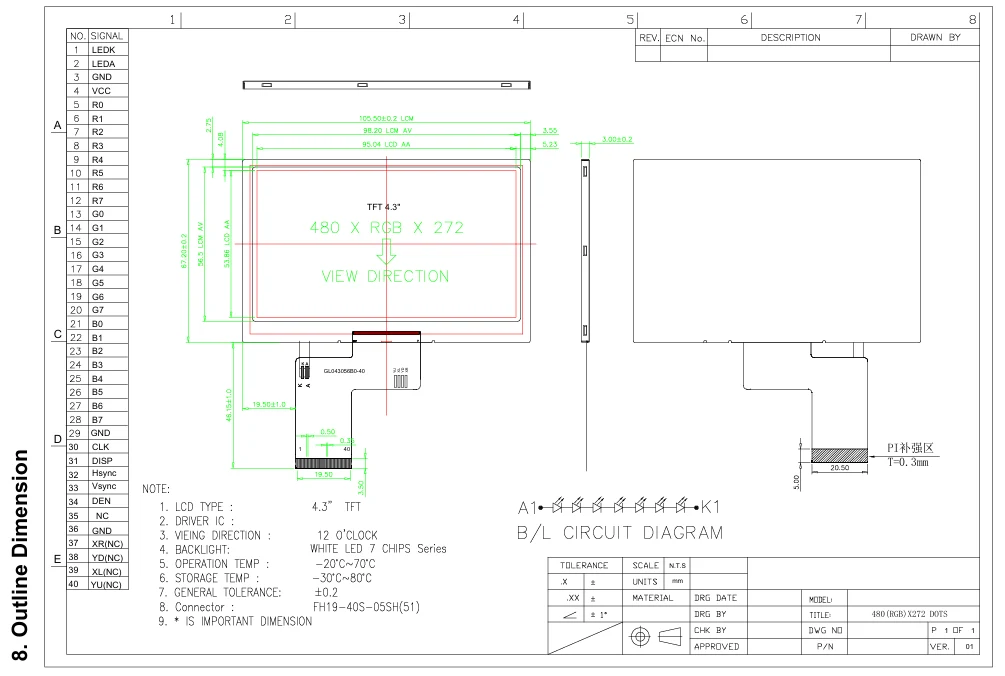

• మెకానికల్ డ్రాయింగ్‌లు (CAD ఫైల్‌లు DXF/STEP ఫార్మాట్‌లలో)

• పిన్ నిర్వచనాలు మరియు విద్యుత్ కనెక్షన్ రేఖాచిత్రం

• సిఫార్సు చేయబడిన ప్రారంభ సమయం మరియు రిజిస్టర్ కాన్ఫిగరేషన్ కోడ్

• సురక్షిత ఆపరేషన్ మరియు ESD రక్షణ మార్గదర్శకాలు

నమూనా మూల్యాంకన సిఫార్సులు

నమూనాలను అభ్యర్థించడానికి ముందు, దయచేసి మీ సాంకేతిక బృందం కింది సామర్థ్యాలను కలిగి ఉందని నిర్ధారించుకోండి:

• డ్రైవింగ్ సామర్థ్యం: మాడ్యూల్ కోసం 3.2V లాజిక్ పవర్ మరియు 12–16V LED బ్యాక్‌లైట్ పవర్ అందించగల సామర్థ్యం

• ఇంటర్‌ఫేస్ అనుకూలత: సిస్టమ్ మదర్‌బోర్డ్ FH19‑40S‑0.5SH(51) 40-పిన్ కనెక్టర్ లేదా సమానమైన అడాప్టర్ సొల్యూషన్‌ను కలిగి ఉంటుంది

• సిగ్నల్ మద్దతు: ప్రధాన నియంత్రణ చిప్ RGB 24‑bit లేదా 16‑bit సమాంతర ఇంటర్‌ఫేస్ సిగ్నల్‌లను అవుట్‌పుట్ చేయగలదు

• థర్మల్ పరిగణనలు: మీ పరికరంలో తగినంత వేడి వెదజల్లే స్థలం రిజర్వ్ చేయబడింది

🔧 ప్రొఫెషనల్ టెక్నికల్ సపోర్ట్ స్కోప్

కోర్ టెక్నికల్ సపోర్ట్ (ఉచితంగా అందించబడుతుంది)

మేము ప్రత్యక్ష కస్టమర్‌లకు క్రింది ప్రొఫెషనల్ LCD మాడ్యూల్ సంబంధిత సాంకేతిక మద్దతును అందిస్తాము:

1. స్పెసిఫికేషన్లు మరియు ఇంటిగ్రేషన్ కన్సల్టింగ్

• మాడ్యూల్ ఎలక్ట్రికల్ లక్షణాలు మరియు విద్యుత్ సరఫరా డిజైన్ సిఫార్సుల వివరణ

• మెకానికల్ ఇన్‌స్టాలేషన్ మరియు స్ట్రక్చరల్ కంపాటబిలిటీ విశ్లేషణ

• కనెక్టర్ టంకం మరియు కేబుల్ అసెంబ్లీ ప్రక్రియలపై మార్గదర్శకత్వం

• పర్యావరణ అనుకూలత (ఉష్ణోగ్రత/తేమ) మూల్యాంకనం కోసం సిఫార్సులు

2. డ్రైవర్ IC సాంకేతిక డాక్యుమెంటేషన్

• ILI6485 డ్రైవర్ IC కోసం పూర్తి డేటాషీట్

• వివరణాత్మక రిజిస్టర్ కాన్ఫిగరేషన్ మరియు ఇనిషియలైజేషన్ సీక్వెన్స్ ఉదాహరణలు

• ఇంటర్‌ఫేస్ సమయ పరామితి విశ్లేషణ మరియు సరిపోలే సిఫార్సులు

• రంగు గామా దిద్దుబాటు కోసం సూచన పథకం

3. ఆప్టికల్ పనితీరు ట్యూనింగ్ గైడెన్స్

• ప్రకాశం ఏకరూపత పరీక్ష పద్ధతులు మరియు ప్రమాణాలు

• వాస్తవ ఇన్‌స్టాలేషన్‌లలో కోణ లక్షణాలను వీక్షించడానికి ఆప్టిమైజేషన్ సూచనలు

• కాంట్రాస్ట్ మరియు రంగు పనితీరు కోసం సర్దుబాటు దిశలు

• ప్రతిస్పందన సమయ పరీక్ష మరియు మూల్యాంకన పథకాలు

4. విశ్వసనీయత ధృవీకరణ మద్దతు

• సిఫార్సు చేయబడిన బర్న్-ఇన్ పరీక్ష పరిస్థితులు మరియు చక్రాలు

• ESD రక్షణ రూపకల్పన మరియు సిఫార్సులు

• ఉష్ణోగ్రత చక్రం పరీక్ష పద్ధతులు

• దీర్ఘకాలిక కార్యాచరణ విశ్వసనీయత మూల్యాంకనం కోసం కీలక అంశాలు

సాంకేతిక మద్దతు ప్రతిస్పందన

• ప్రతిస్పందన సమయం: పని దినాలలో 24 గంటలలోపు సాంకేతిక విచారణలకు సమాధానం ఇవ్వబడుతుంది

• కమ్యూనికేషన్ పద్ధతులు: లోతైన సాంకేతిక మార్పిడి కోసం ఇమెయిల్, ఫోన్ మరియు ఆన్‌లైన్ సమావేశాల ద్వారా మద్దతు

• డాక్యుమెంటేషన్: అన్ని సాంకేతిక పత్రాలు చైనీస్ మరియు ఇంగ్లీష్ రెండింటిలోనూ అందించబడ్డాయి

• తరచుగా అడిగే ప్రశ్నలు లైబ్రరీ: సాధారణ ఇంటిగ్రేషన్ సమస్యలకు పరిష్కార లైబ్రరీ కస్టమర్ సూచన కోసం ఏర్పాటు చేయబడింది
