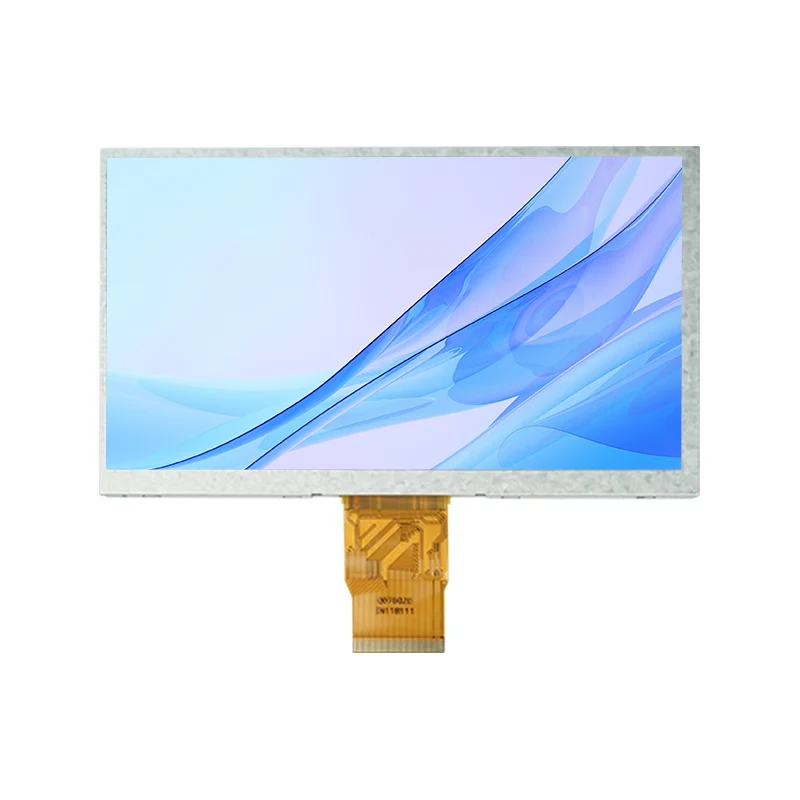

7.0 'ఉచిత వీక్షణ కోణం కలర్ టిఎఫ్‌టి ఎల్‌సిడి డిస్ప్లే మాడ్యూల్

కోర్ స్పెసిఫికేషన్స్

ప్రదర్శన పరిమాణం

7.0-అంగుళాల ఐపిఎస్ టిఎఫ్‌టి-ఎల్‌సిడి

తీర్మానం

1024 × RGB × 600 (WVGA)

పిక్సెల్ పిచ్

0.1506 (హెచ్) × 0.1432 (వి) మిమీ

క్రియాశీల ప్రాంతం

154.21 (హెచ్) × 85.92 (వి) మిమీ

రూపురేఖల కొలతలు

165 (w) × 100 (హెచ్) × 3.5 (డి) మిమీ

ప్రదర్శన మోడ్

సాధారణంగా నలుపు (ఐపిఎస్ టెక్నాలజీ)

ఇంటర్ఫేస్

TTL సమాంతర RGB (50-పిన్ FPC)

ఉపరితల చికిత్స

యాంటీ గ్లేర్ (2 హెచ్/3 హెచ్ హార్డ్ పూత)

విద్యుత్ లక్షణాలు

డిజిటల్ సరఫరా వోల్టేజ్ (VDD)

3.3 వి (3.0–3.6 వి)

అనలాగ్ సరఫరా వోల్టేజ్ (AVDD)

9.6 వి (9.4-9.8 వి)

TFT గేట్ వోల్టేజ్ (VGH/VGL)

18V (17–19 వి) / -6 వి (-7–-5 వి)

ప్రస్తుత వినియోగం (టైప్.)

VDD: 30MA, AVDD: 35MA, VGH: 0.5MA, VGL: 1MA

బ్యాక్‌లైట్ వోల్టేజ్/కరెంట్

9.6 వి (8.4–10.6 వి) / 180 ఎంఏ (27 ఎల్‌ఈడీలు)

ఆపరేటింగ్ ఉష్ణోగ్రత

-20 ° C నుండి +70 ° C.

నిల్వ ఉష్ణోగ్రత

-30 ° C నుండి +80 ° C.

ఆప్టికల్ లక్షణాలు

ప్రకాశం (టైప్.)

450 CD/m² (సెంటర్ పాయింట్)

కాంట్రాస్ట్ రేషియో (టైప్.)

800: 1 (0 ° వీక్షణ కోణం)

ప్రతిస్పందన సమయం (టైప్.)

25ms (పెరుగుదల + పతనం)

వీక్షణ కోణం (h/v)

80 °/80 ° (cr> 10)

కలర్ గంబుట్ (ఎన్‌టిఎస్‌సి)

50%

క్రోమేటిసిటీ (తెలుపు)

X: 0.230–0.330, Y: 0.260–0.360

ఇంటర్ఫేస్ & కంట్రోల్

కనెక్టర్ రకం

హిరోస్ FH12A-50S-0.55H (50-పిన్ FPC)

డేటా ఇన్పుట్

8-బిట్ RGB (24-బిట్ కలర్ డెప్త్)

సమకాలీకరణ మోడ్‌లు

DE మోడ్ (డిఫాల్ట్) / HS / VS మోడ్

స్కాన్ డైరెక్షన్ కంట్రోల్

L/R (ఎడమ/కుడి షిఫ్ట్)/UPDN (అప్/డౌన్ స్కాన్)

ద్వేషపూరిత మద్దతు

8-బిట్ (హెచ్) లేదా 6-బిట్ (ఎల్) తీర్మానం
